　　为什么要使用上拉电阻一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触发的状态或是触发后回到原状态，在IC外部另接一电阻。数字电路有三种状态:高电平、低电平、和高阻状态，有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要求而定！一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置，有的是需要外接，I/O端口的输出类似于一个三管的C，当C接通过一个电阻和电源连接在一起的时候，该电阻成为上拉电阻，也就是说，该端口正常时为高电平；C通过一个电阻和地连接在一起的时候，该电阻称为下拉电阻。

　　西藏光耦应用电路图

　　发光二管是学单片机的入门器件，因为其亮灭状态能够清晰的体现出单片机关键的电平状态。当然，作为指示电路，LED也是必不可少的。LED的基本架构如上图，只要在LED的两个管脚上添加正确的电压，LED就可以发光，那么应该在LED管脚上添加多少伏电压呢？有的网友可能已经使用过多种LED了吧，不过，不知道你是否知道LED的工作电压？不同颜的LED，由于使用的材料不同，其工作电压是不同的。一般来说红、黄的LED，其工作电压在2V左右；而蓝、绿和白的LED，其工作电压在3V左右。如果设计的产品的专门的LED发光类的产品（LED护栏管、LED照明灯等），应该LED的工作电压在其正常工作的电压范围，具体的LED灯的工作电压可以通过LED厂家提供的LED参数确定。同时，如果要让LED正常工作，一般其工作电流在20mA左右。当然，如果我们使用的LED是用来作为指示用，那么并不需要LED发太亮的光，在这种情况下，一般认为LED的工作电压在2V左右，工作电流4mA即可，如果需要调节亮度，可以通过改变限流电阻确定。

　　西藏光耦应用电路图

　　三级管的开关应用多，常见的有控制继电器、控制LED、控制LCD背光、控制光耦等，一切开关电路几乎都可以使用三管或者需要三管协助完成。继电器是磁性机械开关元件，是用逻辑信号开关各种信号时使用的元件。继电器工作电流相对比较大，直接使用单片机的I/O端口控制是无法实现的，在这种情况下，一般需要使用三管来驱动控制。在选择三管时，可以使用NPN，也可以使用PNP。对于这两种三级管来说，唯一不同的就是驱动电平而已，其他一致。

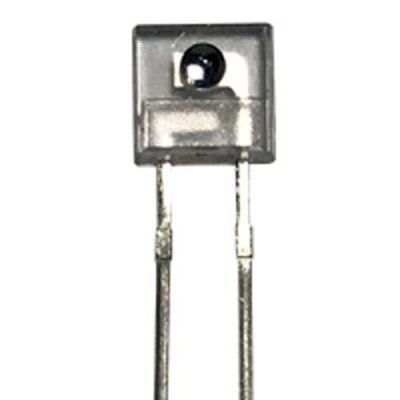

　　光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱（一般小于0.1微安），叫暗电流；有光照时，反向电流迅速增大到几十到上百微安，称为光电流。光的强度越大，反向电流也越大。光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。
