　　两种类型的晶体管实际上三管的NPN和PNP都是由两PN结构成。所以，我们可以认为，三管的基和发射机间与基和集电之间连接2个二管。在一般的放大电路中，使基和发射之间的二管导通，使基和集电之间的二管截止来设置三管各端电位。三管可以工作在三种状态:截止、放大、饱和。在模拟电路中，一般比较常用的是放大状态，而在单片机外围电路中，我们比较常用的还是其开关状态，即工作在截止和饱和状态。实际上三管的开关电路可以从放大电路逐步演变而来。左边是正常的放大电路，右边是我们需要的开关电路。从这两个波形不难看出，其状态很像，只是一个是正弦波，一个是方波。如果我们把放大倍数调大，或者把输入信号增大，那么会导致什么现象呢？这一点不难想象，输入输出信号的增大，放大波形的上下均会被切掉。切掉后的正弦波是不是很像我们的方波呢？由此可以看出，我们只需要修改这个放大电路，让其进入两个端就可以得到开关电路了。

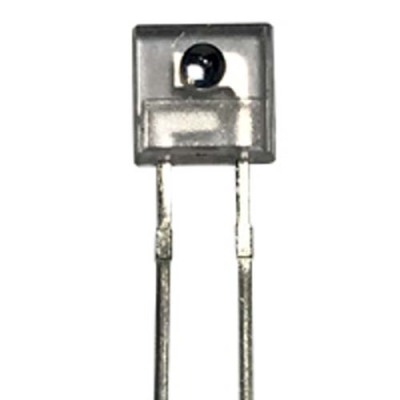

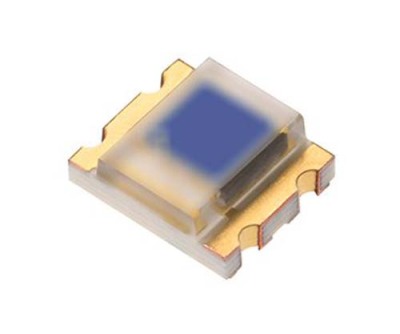

　　光敏二极管是将光信号变成电信号的半导体器件。它的核心部分也是一个PN结，和普通二极管相比，在结构上不同的是，为了便于接受入射光照，PN结面积尽量做的大一些，电极面积尽量小些，而且PN结的结深很浅，一般小于1微米。

　　西藏光敏管光敏管图片

　　对于电阻，想必大家都觉得简单，没有什么好说的。其实电阻的应该还是广泛的，在不同的应用场合其作用是不同的。本人将总结其基本用法，及容易被忽略的地方。电阻（Resistance，通常用“R”表示），在物理学中表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种特性。电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。而超导体则没有电阻。

　　西藏光敏管光敏管图片

　　为什么要使用上拉电阻一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触发的状态或是触发后回到原状态，在IC外部另接一电阻。数字电路有三种状态:高电平、低电平、和高阻状态，有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要求而定！一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置，有的是需要外接，I/O端口的输出类似于一个三管的C，当C接通过一个电阻和电源连接在一起的时候，该电阻成为上拉电阻，也就是说，该端口正常时为高电平；C通过一个电阻和地连接在一起的时候，该电阻称为下拉电阻。
