　　由于耦合电容和负载R1直接形成了高通滤波器，会因为输出端接不同输出电路的输入阻抗，电容应该进行相应的变化。为此，预先考虑接什么样的负载是的。用于振荡回路中，与电感或电阻配合，决定振荡频率（时间）的电容称之为振荡电容。查了数据手册得知实际频率和标称频率之间的关系:Fx=F0(1+C1/(C0+CL))^(1/2);而CL=Cg*Cd/(Cg+Cd)+Cs;其中Cs为杂散电容，Cg和Cd为我们外部加的两个电容，通常大家取值相等，它们对串联起来加上杂散电容即为晶振的负载电容CL.

　　四川EVERLIGHT光敏二极管驱动三极管

　　对于限流，想必大家都很清楚，可是在选择电阻阻值时，你的标准是什么？你知道单片机端口是大输入电流吗？知道单片机的大输出电流吗？知道单片机端口能承受的大电压吗？面对这些问题，恐怕很多人都是知其然不知其所以然，凭靠经验获取，并没有按照电路的要求计算取值。为此，在这里提出这些问题，并不想教大家怎么去计算这些值，知道欧姆定律的人都应该知道该怎么计算吧，所以，只是希望大家在选择之前，先了解单片机的这些参数，然后，根据参数进行计算。在计算时一定要留一定的预留空间。

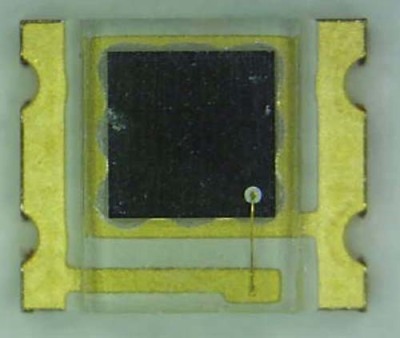

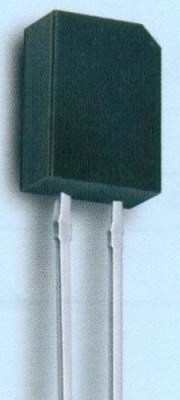

　　光敏二极管是电子电路中广泛采用的光敏器件。光敏二极管和普通二极管一样具有一个PN结，不同之处是在光敏二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。

　　四川EVERLIGHT光敏二极管驱动三极管

　　开关电路完成了，那么负载应该放在什么地方呢？对于这个电路，负载的放置有两种方式:上图上边是开路集电电路，跟负载使用电源没有关系，只要基有电压，电路就能工作；而上图下边的是开路发射，基电压与负载电源是有关系的，输出电压要比输入电压低0.6V。所以，这两种开关电路各有优缺点。上边电路的开关速度不够高，还通过添加其他器件来提高其开关速度。而下边电路的开关速度却快，但输入电源和输出电源有关联。
