　　继电器驱动常见电路，这里使用的是NPN三管，高电平控制。为没有控制信号时，三管处于截止状态，继电器不工作，这里加了一个10K的下拉电阻。为了限制基的输入电流，这里使用了4.3K的限流电阻，在单片机控制下，大输入电流Ib=（5-0.6）/4.3K=1mA。同时，我们再次强调，在继电器端并联一个续流二管，否则开关继电器的同时可能会损坏三管，这一点我们在讲述二管时已经说明。对于需要提供大电流才工作的LED电路，我们也考虑使用三管来驱动，有时甚至会需要多个三管同时才能驱动。

　　湖南光耦隔离继电器模块原理图

　　开关电路完成了，那么负载应该放在什么地方呢？对于这个电路，负载的放置有两种方式:上图上边是开路集电电路，跟负载使用电源没有关系，只要基有电压，电路就能工作；而上图下边的是开路发射，基电压与负载电源是有关系的，输出电压要比输入电压低0.6V。所以，这两种开关电路各有优缺点。上边电路的开关速度不够高，还通过添加其他器件来提高其开关速度。而下边电路的开关速度却快，但输入电源和输出电源有关联。

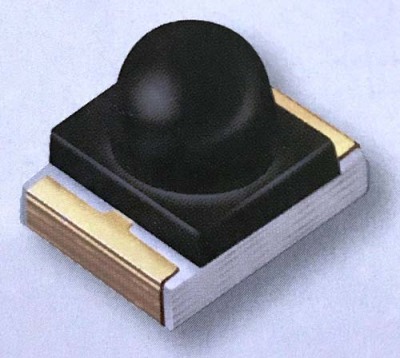

　　所有类型的光传感器都可以用来检测突发的光照，或者探测同一电路系统内部的发光。光电二极管常常和发光器件（通常是发光二极管）被合并在一起组成一个模块，这个模块常被称为光电耦合元件。

　　湖南光耦隔离继电器模块原理图

　　中和电容:并接在三管放大器的基与发射之间，构成负反馈网络，以抑制三管间电容造成的自激振荡。稳频电容:在振荡电路中，起稳定振荡频率的作用。定时电容:在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。加速电容:接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。缩短电容:在UHF高频头电路中，为了缩短振荡电感器长度而串联的电容。克拉波电容:在电容三点式振荡电路中，与电感振荡线圈串联的电容，起到消除晶体管结电容对频率稳定性影响的作用。
