上拉电阻是用来解决总线驱动能力不足时提供电流的问题的。一般说法是上拉增大电流，下拉电阻是用来吸收电流。在外设没有收到控制时，我们需要把某一外设或单片机I/O端口固定在某一固定电平上时，需要根据需要接上下拉电阻，例如:对于按键输入来说，在没有按下按键时，如果没有上拉电阻的存在，单片机端口将处于悬乎状态，没有确定电平，当然如果有内部上拉电阻的单片机除外，加上上拉电阻会，在没有按键时，单片机端口保持高电平，有按键时，单片机端口将输入低电平。而对于蜂鸣器来说，由于和按键有同样的效果，不加上拉电阻，无法区别在没有单片机控制时，三管的工作状态，所以，加上上拉电阻以保障无单片机控制时，三管截止，蜂鸣器不工作。
海南EVERLIGHT光敏二极管大全
电路的电源开关接通后,+5V直流电压通过电阻R1对电容C1充电,这样在电源接通瞬间电容Cl两端没有电压(因为电容两端的电压不能突变),随着对电容Cl的充电,集成电路Al的脚上的电压开始升高,这样可在Al的脚上产生一个时间长的复位脉冲,时间常数一般为0.2s.随着+5V直流电压的充电,Al的脚上的电压达到了一定值,集成电路Al内部电路均可建立起初始状态,复位工作完成,CPU进入初始的正常工作状态。这一复位电路的目的:使集成电路Al的复位引脚①脚上直流电压的建立滞后于集成电路Al的+5V直流工作电压规定的时间,如图5-69所示的电压波形可以说明这一问题。

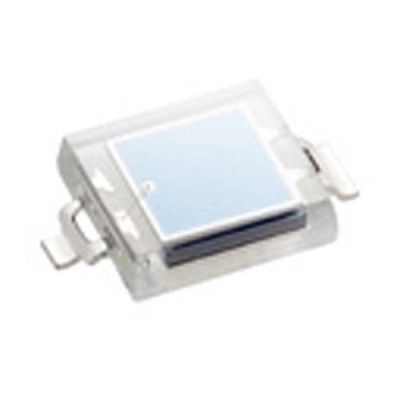

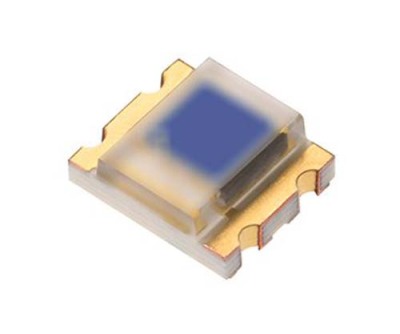

光敏二极管是电子电路中广泛采用的光敏器件。光敏二极管和普通二极管一样具有一个PN结，不同之处是在光敏二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。
海南EVERLIGHT光敏二极管大全
从放大电路到开关电路从发射放大电路演变掉开关电路的示意图如下:从图中可以看出，电路（a）去掉输入输出两个耦合电容后得到了电路（b），由于放大倍数是有Rc和Re两个电阻决定的，所以去掉Re后，得到了电路（c），同时，基偏置电路也没有什么必要，当输入信号为0V时三管处于截止状态，如图（d）。为了确保在没有信号输入时，三管处于截止状态，这里加上了下拉电阻R2。我们知道，如果在电路中输入信号超过0.6V时，三管的基和发射之间的二管将导通，开始为电路提高基电流，在这种状态下，由于没有限制电流的大小，可能会损害单片机端口和三管，为此还需要在基上添加一个限流电阻。至此一个开关电路就这样演变而来。
