　　场效应管的开关电路应用广泛，由于其为电压控制型，而且内阻小，常常应用在各种大电流开关控制电路中。例如，热敏微型打印机电源开关、外部电源输出开关等等。简单的说，一般小电流开关电路可以适用三管，大电流开关电路使用场效应管，这里就不在列举实例了。和三管一样，其开关并不是对的，虽然说，在一定的工作电压下，场效应管就处于开关状态。但它的开关状态并不是没有内阻，其内阻的变化一般都是跟随其外部电压的大小而变化。所以，为了减小其内阻，应尽量加大其开关电压值。具体多大合适一定要查询芯片资料。

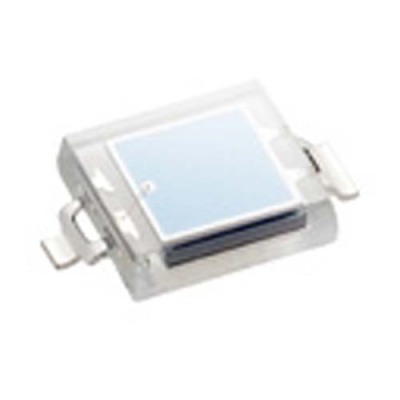

　　光敏二极管是将光信号变成电信号的半导体器件。它的核心部分也是一个PN结，和普通二极管相比，在结构上不同的是，为了便于接受入射光照，PN结面积尽量做的大一些，电极面积尽量小些，而且PN结的结深很浅，一般小于1微米。

　　河北插件光敏二极管隔离电压检测电路

　　继电器驱动常见电路，这里使用的是NPN三管，高电平控制。为没有控制信号时，三管处于截止状态，继电器不工作，这里加了一个10K的下拉电阻。为了限制基的输入电流，这里使用了4.3K的限流电阻，在单片机控制下，大输入电流Ib=（5-0.6）/4.3K=1mA。同时，我们再次强调，在继电器端并联一个续流二管，否则开关继电器的同时可能会损坏三管，这一点我们在讲述二管时已经说明。对于需要提供大电流才工作的LED电路，我们也考虑使用三管来驱动，有时甚至会需要多个三管同时才能驱动。

　　河北插件光敏二极管隔离电压检测电路

　　和三管一样场效应管也可以应用在放大电路中，而且和三管是放大基本一致，其放大原理如下:和三管一样，场效应管的放大也是通过电源实现的，而不是信号自己放大。与三管对比我们发现三管是通过电流控制放大的，而场效应管则是通过电压放大的。场效应管的开关电路和三管的开关电路一样，都是可以从放大电路变化而得。这里不在说明其变化过程。同样把负载放置在Rd的位置。对于偏置电阻的确定，需要注意:其作用和三管的上下拉电阻一样，用于确定栅的电平状态，取值一般没有要求，大都取1M。
