　　简单的LED应用电路，在这个电路中需要注意的是限流电阻R1的选择。如果该电路用于指示用，而且单片机的I/O端口可以输出4mA左右的电流，则可以直接通过单片机端口控制，则R1的计算公式如下:R1=（VCC-Vled）/4mA但是，如果这个电路用作照明用，显然是单片机的I/O端口是无法输出这么大电流的，这是，我们可以考虑用三级管或FET来开关控制。当然，如果作为一般指示电路使用时，如果单片机无法输出4mA的电流时，也可用于使用三管货FET来驱动LED。

　　山东颜色感应管继电器

　　继电器驱动常见电路，这里使用的是NPN三管，高电平控制。为没有控制信号时，三管处于截止状态，继电器不工作，这里加了一个10K的下拉电阻。为了限制基的输入电流，这里使用了4.3K的限流电阻，在单片机控制下，大输入电流Ib=（5-0.6）/4.3K=1mA。同时，我们再次强调，在继电器端并联一个续流二管，否则开关继电器的同时可能会损坏三管，这一点我们在讲述二管时已经说明。对于需要提供大电流才工作的LED电路，我们也考虑使用三管来驱动，有时甚至会需要多个三管同时才能驱动。

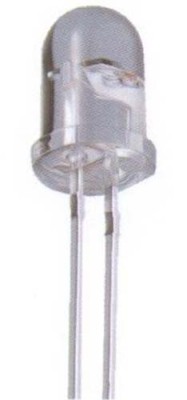

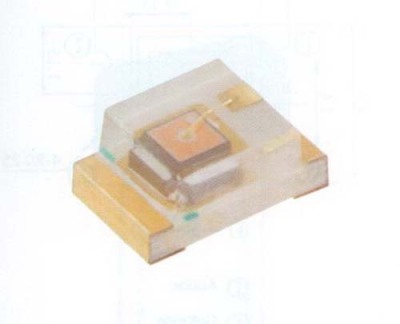

　　光敏二极管是电子电路中广泛采用的光敏器件。光敏二极管和普通二极管一样具有一个PN结，不同之处是在光敏二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。

　　山东颜色感应管继电器

　　滤波:铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器；调谐:陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器；高频耦合:陶瓷电容器、云母电容器、聚苯乙烯电容器；低耦合:纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器；小型电容:金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。
