　　电阻的又一应用就是上下拉电阻，上拉就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用。下拉同理。也是是将不确定的信号通过一个电阻钳位在低电平。上拉是对器件输入电流，下拉是输出电流；强弱只是上拉电阻的阻值不同，没有什么严格区分；对于非集电（或漏）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电开路输出型电路输出电流通道。当TTL电路驱动CMOS电路时，如果电路输出的高电平低于CMOS电路的高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。

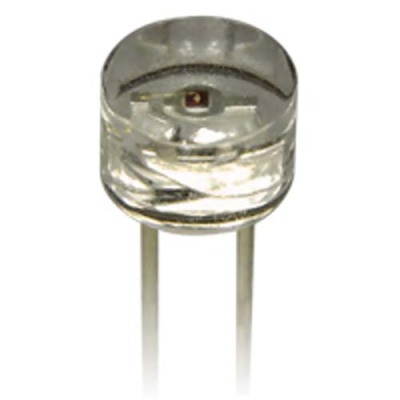

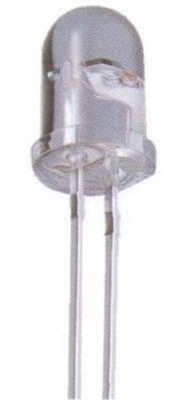

　　光敏二极管是将光信号变成电信号的半导体器件。它的核心部分也是一个PN结，和普通二极管相比，在结构上不同的是，为了便于接受入射光照，PN结面积尽量做的大一些，电极面积尽量小些，而且PN结的结深很浅，一般小于1微米。

　　湖北EVERLIGHT光敏二极管隔离继电器模块原理图

　　负载电容:是指与石英晶体谐振器一起决定负载谐振频率的有效外界电容。负载电容常用的标准值有16pF、20pF、30pF、50pF和100pF。负载电容可以根据具体情况作适当的调整，通过调整一般可以将谐振器的工作频率调到标称值。调谐电容:连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。衬垫电容:与谐振电路主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，并能显著地提高低频端的振荡频率。

　　湖北EVERLIGHT光敏二极管隔离继电器模块原理图

　　频率特性由于结电容的存在，当频率高到某一程度时，容抗小到使PN结短路。导致二管失去单向导电性，不能工作，PN结面积越大，结电容也越大，越不能在高频情况下工作。二、二管检测方法普通二管的检测二管的性通常在管壳上注有标记，如无标记，可用万用表电阻档测量其正反向电阻来判断（一般用R×100或×1K档）具体方法。二管简易测试方法项目正向电阻反向电阻测试方法测试情况硅管:表针指示位置在中间或中间偏右一点；锗管:表针指示在右端靠近满刻度的地方表明管子正向特性是好的。
