电路的电源开关接通后,+5V直流电压通过电阻R1对电容C1充电,这样在电源接通瞬间电容Cl两端没有电压(因为电容两端的电压不能突变),随着对电容Cl的充电,集成电路Al的脚上的电压开始升高,这样可在Al的脚上产生一个时间长的复位脉冲,时间常数一般为0.2s.随着+5V直流电压的充电,Al的脚上的电压达到了一定值,集成电路Al内部电路均可建立起初始状态,复位工作完成,CPU进入初始的正常工作状态。这一复位电路的目的:使集成电路Al的复位引脚①脚上直流电压的建立滞后于集成电路Al的+5V直流工作电压规定的时间,如图5-69所示的电压波形可以说明这一问题。
辽宁颜色感应管作用及工作原理
二管又称晶体二管,简称二管(diode)，另外，还有早期的真空电子二管；它是一种具有单向传导电流的电子器件。在半导体二管内部有一个PN结两个引线端子，这种电子器件按照外加电压的方向，具备单向电流的转导性。一般来讲，晶体二管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空间电荷层，构成自建电场。当外加电压等于零时，由于p-n结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态，这也是常态下的二管特性。
辽宁颜色感应管作用及工作原理
不管什么样的三管，其实其工作原理是一致的，从外部看来，因为在基输入了一个小电流被变化而出现在集电和发射之间就出现了一个被放大的电流。三管实际上可以这样理解，在三管的基和发射之间加入了二管，当三管工作时，基与发射之间的二管的正向压降为0.6~0.7V。反过来可以这样理解，要让三管工作，实际上可以让三管里边的二管工作，当这个二管工作了，那么三管以就工作了。而且从上图可以看出，由箭头可以看出PN的方向，同时由这个PN结就可以确定管子的类型为NPN，还是PNP了。例如上图的个三管基的PN结的P，发射是PN结的N，故集电应该为N，所以，个三管为NPN型，同样的方法可以确定第2个三管为PNP。

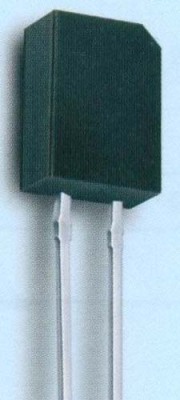

光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱（一般小于0.1微安），叫暗电流；有光照时，反向电流迅速增大到几十到上百微安，称为光电流。光的强度越大，反向电流也越大。光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。
