　　对于上图来说，每一路LED的显示和每一个LED数码管的驱动，都会使用大的电流。7段数码管的每一段LED需要打电流大概是30mA，而其电流的控制由其串联的限流电阻确定。我们之前也说过，一般LED的工作压降为2V，所以LED的工作电流I=5-2-0.6/82=30mA。由于7段数码管是共阴的，当7段同时工作时输出电流有210mA的电流，为其能够正常工作，这里采用两个三管驱动控制。虽然说在三管的基和发射之间只要有0.6V的工作电压，三管就可以导通，但是并不意味着三管导通就可以在集电和发射之间通过电流。这里所谓的开关状态是指，在集电和发射之间可以有电流通过。但是，在情况下三管都没有对的导通，导通只是相对的，基电流越大，开关控制的输出电流也越大。由于受到三管本身的限制，能够通过的电流是由限的。为此大家一定要认识到，需要控制不同电流导通时，应该采用不同的基电流或者不同的三管。

　　海南光耦隔离继电器模块原理图

　　由于耦合电容和负载R1直接形成了高通滤波器，会因为输出端接不同输出电路的输入阻抗，电容应该进行相应的变化。为此，预先考虑接什么样的负载是的。用于振荡回路中，与电感或电阻配合，决定振荡频率（时间）的电容称之为振荡电容。查了数据手册得知实际频率和标称频率之间的关系:Fx=F0(1+C1/(C0+CL))^(1/2);而CL=Cg*Cd/(Cg+Cd)+Cs;其中Cs为杂散电容，Cg和Cd为我们外部加的两个电容，通常大家取值相等，它们对串联起来加上杂散电容即为晶振的负载电容CL.

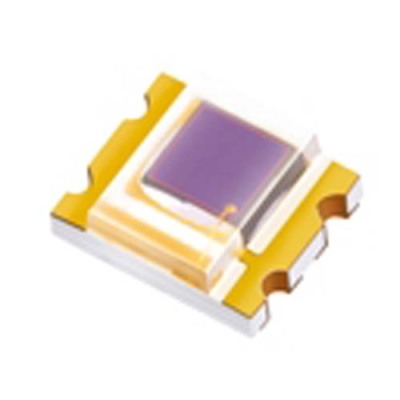

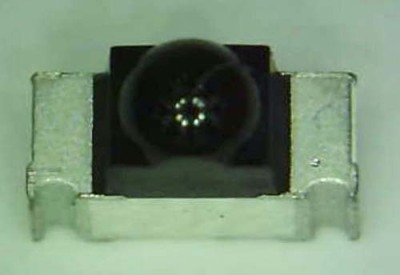

　　光敏二极管是电子电路中广泛采用的光敏器件。光敏二极管和普通二极管一样具有一个PN结，不同之处是在光敏二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。

　　海南光耦隔离继电器模块原理图

　　简单的LED应用电路，在这个电路中需要注意的是限流电阻R1的选择。如果该电路用于指示用，而且单片机的I/O端口可以输出4mA左右的电流，则可以直接通过单片机端口控制，则R1的计算公式如下:R1=（VCC-Vled）/4mA但是，如果这个电路用作照明用，显然是单片机的I/O端口是无法输出这么大电流的，这是，我们可以考虑用三级管或FET来开关控制。当然，如果作为一般指示电路使用时，如果单片机无法输出4mA的电流时，也可用于使用三管货FET来驱动LED。
