　　电阻在电路中起到限流、分压等作用。通常1/8W电阻已经可以满足使用。但是，在作为7段LED中，要考虑到LED的压降和供电电压之差，再考虑LED的大电流，通常是20mA（超高亮度的LED），如果是2×6（2排6个串联），则电流是40mA。不同厂家选用不同材料的，其压降也有所不同。所以需要加上电实测一下。但是，不要让单只LED的电流超出20mA，这时加大电流亮度也不会增加，但是LED的寿命会下降，限流电阻的大小就是压降除以电流。电阻的功率随之可以算出。

　　吉林光耦隔离继电器模块原理图

　　电位器就是可调电阻。它的阻值在1～nΩ之间变化。如N=102=10×10的2次方，也就是1000欧姆，1KΩ。同理，502=5KΩ。电位器又分单圈和多圈电位器。单圈的电位器通常为灰白，面上有一个十字可调的旋纽，出厂前放在一个固定的位置上，不在2头；多圈电位器通常为蓝，调节的旋纽为一字，一字小改锥可调；多圈电位器又分成顶调和侧调2种，主要是电路板调试起来方便。有些是仪器仪表设备，通常是模拟电路，有一些不确定的因素，需要调节才能达到理想的效果；有些是设备本身就需要输出一个可变的东西，如电压和电流，也需要一个电位器。

　　吉林光耦隔离继电器模块原理图

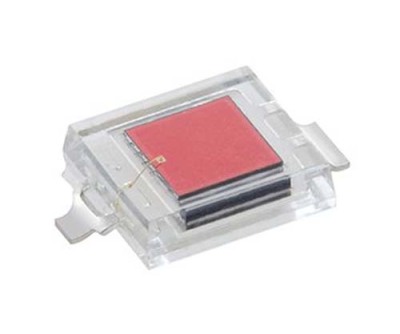

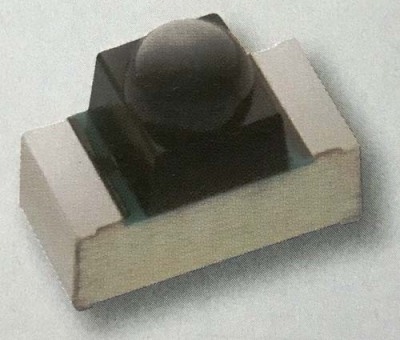

　　光电二极管与其他类型的光探测器一样，在诸如光敏电阻、感光耦合元件以及光电倍增管等设备中有着广泛应用。它们能够根据所受光的照度来输出相应的模拟电信号（例如测量仪器）或者在数字电路的不同状态间切换（例如控制开关、数字信号处理）。

　　和三管一样场效应管也可以应用在放大电路中，而且和三管是放大基本一致，其放大原理如下:和三管一样，场效应管的放大也是通过电源实现的，而不是信号自己放大。与三管对比我们发现三管是通过电流控制放大的，而场效应管则是通过电压放大的。场效应管的开关电路和三管的开关电路一样，都是可以从放大电路变化而得。这里不在说明其变化过程。同样把负载放置在Rd的位置。对于偏置电阻的确定，需要注意:其作用和三管的上下拉电阻一样，用于确定栅的电平状态，取值一般没有要求，大都取1M。
