　　滤波:铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器；调谐:陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器；高频耦合:陶瓷电容器、云母电容器、聚苯乙烯电容器；低耦合:纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器；小型电容:金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。

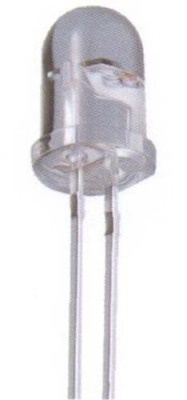

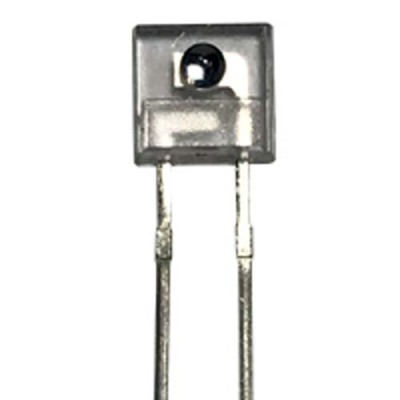

　　光敏二极管是将光信号变成电信号的半导体器件。它的核心部分也是一个PN结，和普通二极管相比，在结构上不同的是，为了便于接受入射光照，PN结面积尽量做的大一些，电极面积尽量小些，而且PN结的结深很浅，一般小于1微米。

　　陕西贴片光敏二极管隔离电路

　　是sipn的封装，比较常用的就是阻值502和103的9脚的电阻排；象sip9就是8个电阻封装在一起，8个电阻有一端连在一起，就是公共端，在排电阻上用一个小白点表示。排电阻通常为黑，也有黄；51系统的P0需要一个排电阻上拉，否则，作为输入的时候，不能正常读入数据；作为输出的时候，接7407是可以的，不需要上拉电阻；但是，接其它的芯片，还是不行。有兴趣可以看看51的P0的结构；没有兴趣，依葫芦画瓢，照做没错。

　　陕西贴片光敏二极管隔离电路

　　半导体三管又称“晶体三管”或“晶体管”。在半导体锗或硅的单晶上制备两个能相互影响的PN结，组成一个PNP（或NPN）结构。中间的N区（或P区）叫基区，两边的区域叫发射区和集电区，这三部分各有一条电引线，分别叫基B、发射E和集电C，是能起放大、振荡或开关等作用的半导体电子器件。晶体三管（以下简称三管）按材料分有两种:锗管和硅管。而每一种又有NPN和PNP两种结构形式，但使用多的是硅NPN和锗PNP两种三管，（其中，N表示在高纯度硅中加入磷，是指取代一些硅原子，在电压刺激下产生自由电子导电，而p是加入硼取代硅，产生大量空穴利于导电）。两者除了电源性不同外，其工作原理都是相同的，下面仅介绍NPN硅管的电流放大原理。对于NPN管，它是由2块N型半导体中间夹着一块P型半导体所组成，发射区与基区之间形成的PN结称为发射结，而集电区与基区形成的PN结称为集电结，三条引线分别称为发射e、基b和集电c。
