　　为什么要使用上拉电阻一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触发的状态或是触发后回到原状态，在IC外部另接一电阻。数字电路有三种状态:高电平、低电平、和高阻状态，有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要求而定！一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置，有的是需要外接，I/O端口的输出类似于一个三管的C，当C接通过一个电阻和电源连接在一起的时候，该电阻成为上拉电阻，也就是说，该端口正常时为高电平；C通过一个电阻和地连接在一起的时候，该电阻称为下拉电阻。

　　福建光敏管应用电路图

　　与双型晶体管相比，场效应管具有如下特点。场效应管是电压控制器件，它通过VGS(栅源电压)来控制ID（漏电流）；场效应管的控制输入端电流小，因此它的输入电阻(Ω)很大。它是利用多数载流子导电，因此它的温度稳定性较好；它组成的放大电路的电压放大系数要小于三管组成放大电路的电压放大系数；场效应管的抗辐射能力强；由于不存在杂乱运动的电子扩散引起的散粒噪声，所以噪声低。场效应管是电压控制元件，而晶体管是电流控制元件。在只允许从信号源取较少电流的情况下，应选用场效应管；而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管。场效应管是利用多数载流子导电，所以称之为单型器件，而晶体管是既有多数载流子，也利用少数载流子导电，被称之为双型器件。

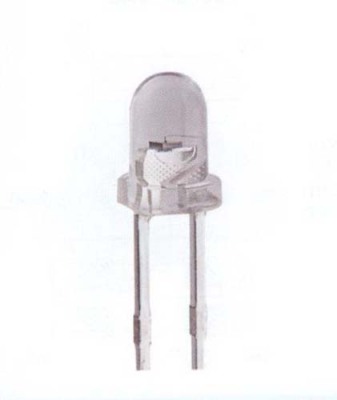

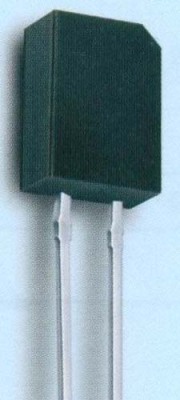

　　光敏二极管是电子电路中广泛采用的光敏器件。光敏二极管和普通二极管一样具有一个PN结，不同之处是在光敏二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。

　　福建光敏管应用电路图

　　在N型锗或硅的单晶片上，通过合金铟、铝等金属的方法制作PN结而形成的。正向电压降小，适于大电流整流。因其PN结反向时静电容量大，所以不适于高频检波和高频整流。在高温的P型杂质气体中，加热N型锗或硅的单晶片，使单晶片表面的一部变成P型，以此法PN结。因PN结正向电压降小，适用于大电流整流。近，使用大电流整流器的主流已由硅合金型转移到硅扩散型。PN结的制作方法虽然与扩散型相同，但是，只保留PN结及其必要的部分，把不必要的部分用品腐蚀掉。其剩余的部分便呈现面形，因而得名。初期生产的台面型，是对半导体材料使用扩散法而制成的。因此，又把这种台面型称为扩散台面型。对于这一类型来说，似乎大电流整流用的产品型号很少，而小电流开关用的产品型号却很多。
