　　根据电容在电路中的不同位置，电容表现着不同的状态，常见的分类如下:按照结构分三大类:固定电容器、可变电容器和微调电容器；按电解质分类有:有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等；按用途分有:高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器；频旁路:陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器；低频旁路:纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器；

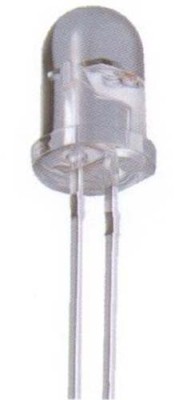

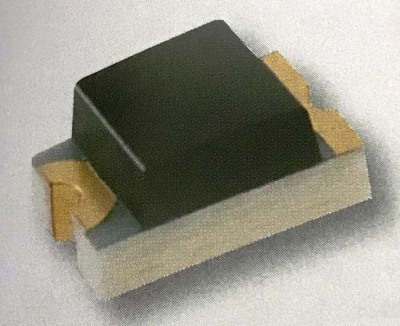

　　光敏二极管是将光信号变成电信号的半导体器件。它的核心部分也是一个PN结，和普通二极管相比，在结构上不同的是，为了便于接受入射光照，PN结面积尽量做的大一些，电极面积尽量小些，而且PN结的结深很浅，一般小于1微米。

　　江西贴片光敏二极管850nm 940nm

　　是sipn的封装，比较常用的就是阻值502和103的9脚的电阻排；象sip9就是8个电阻封装在一起，8个电阻有一端连在一起，就是公共端，在排电阻上用一个小白点表示。排电阻通常为黑，也有黄；51系统的P0需要一个排电阻上拉，否则，作为输入的时候，不能正常读入数据；作为输出的时候，接7407是可以的，不需要上拉电阻；但是，接其它的芯片，还是不行。有兴趣可以看看51的P0的结构；没有兴趣，依葫芦画瓢，照做没错。

　　江西贴片光敏二极管850nm 940nm

　　就是从电源高电平引出的电阻接到输出端如果电平用OC(集电开路，TTL)或OD(漏开路，CMOS)输出，那么不用上拉电阻是不能工作的，这个很容易理解，管子没有电源就不能输出高电平了。如果输出电流比较大，输出的电平就会降低（电路中已经有了一个上拉电阻，但是电阻太大，压降太高），就可以用上拉电阻提供电流分量，把电平“拉高”。（就是并一个电阻在IC内部的上拉电阻上，这时总电阻减小，总电流增大）。当然管子按需要工作在线性范围的上拉电阻不能太小。当然也会用这个方式来实现门电路电平的匹配。
