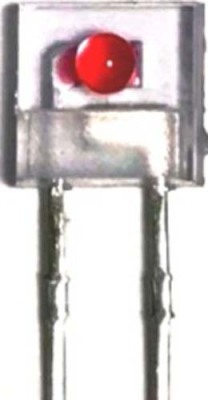

天津EVERLIGHT光敏二极管850nm 940nm

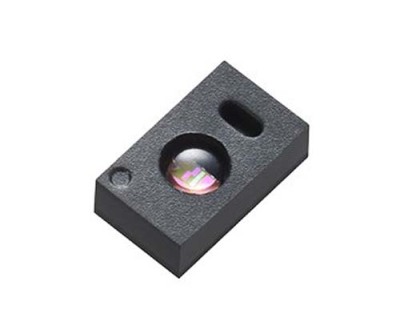

　　天津EVERLIGHT光敏二极管850nm 940nm

　　半导体三管又称“晶体三管”或“晶体管”。在半导体锗或硅的单晶上制备两个能相互影响的PN结，组成一个PNP（或NPN）结构。中间的N区（或P区）叫基区，两边的区域叫发射区和集电区，这三部分各有一条电引线，分别叫基B、发射E和集电C，是能起放大、振荡或开关等作用的半导体电子器件。晶体三管（以下简称三管）按材料分有两种:锗管和硅管。而每一种又有NPN和PNP两种结构形式，但使用多的是硅NPN和锗PNP两种三管，（其中，N表示在高纯度硅中加入磷，是指取代一些硅原子，在电压刺激下产生自由电子导电，而p是加入硼取代硅，产生大量空穴利于导电）。两者除了电源性不同外，其工作原理都是相同的，下面仅介绍NPN硅管的电流放大原理。对于NPN管，它是由2块N型半导体中间夹着一块P型半导体所组成，发射区与基区之间形成的PN结称为发射结，而集电区与基区形成的PN结称为集电结，三条引线分别称为发射e、基b和集电c。

　　光敏二极管是在反向电压作用之下工作的。没有光照时，反向电流很小（一般小于0.1微安），称为暗电流。当有光照时，携带能量的光子进入PN结后，把能量传给共价键上的束缚电子，使部分电子挣脱共价键，从而产生电子---空穴对，称为光生载流子。

　　天津EVERLIGHT光敏二极管850nm 940nm

　　不管什么样的三管，其实其工作原理是一致的，从外部看来，因为在基输入了一个小电流被变化而出现在集电和发射之间就出现了一个被放大的电流。三管实际上可以这样理解，在三管的基和发射之间加入了二管，当三管工作时，基与发射之间的二管的正向压降为0.6~0.7V。反过来可以这样理解，要让三管工作，实际上可以让三管里边的二管工作，当这个二管工作了，那么三管以就工作了。而且从上图可以看出，由箭头可以看出PN的方向，同时由这个PN结就可以确定管子的类型为NPN，还是PNP了。例如上图的个三管基的PN结的P，发射是PN结的N，故集电应该为N，所以，个三管为NPN型，同样的方法可以确定第2个三管为PNP。

　　天津EVERLIGHT光敏二极管850nm 940nm

　　电压有一微小的增加，反向电流亦会猛增（反向击穿曲线很徒直）这时，二管处于击穿状态，如果把击穿电流限制在一定的范围内，管子就可以长时间在反向击穿状态下稳定工作。硅稳压管伏安特性曲线?变容二管变容二管是利用PN结的电容随外加偏压而变化这一特性制成的非线性电容元件，被广泛地用于参量放大器，电子调谐及倍频器等微波电路中，变容二管主要是通过结构设计及工艺等一系列途径来突出电容与电压的非线性关系，并提高Q值以适合应用。
