电路的电源开关接通后,+5V直流电压通过电阻R1对电容C1充电,这样在电源接通瞬间电容Cl两端没有电压(因为电容两端的电压不能突变),随着对电容Cl的充电,集成电路Al的脚上的电压开始升高,这样可在Al的脚上产生一个时间长的复位脉冲,时间常数一般为0.2s.随着+5V直流电压的充电,Al的脚上的电压达到了一定值,集成电路Al内部电路均可建立起初始状态,复位工作完成,CPU进入初始的正常工作状态。这一复位电路的目的:使集成电路Al的复位引脚①脚上直流电压的建立滞后于集成电路Al的+5V直流工作电压规定的时间,如图5-69所示的电压波形可以说明这一问题。

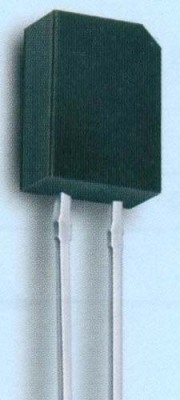

光敏二极管是在反向电压作用之下工作的。没有光照时，反向电流很小（一般小于0.1微安），称为暗电流。当有光照时，携带能量的光子进入PN结后，把能量传给共价键上的束缚电子，使部分电子挣脱共价键，从而产生电子---空穴对，称为光生载流子。
陕西光耦的作用及工作原理
继电器驱动常见电路，这里使用的是NPN三管，高电平控制。为没有控制信号时，三管处于截止状态，继电器不工作，这里加了一个10K的下拉电阻。为了限制基的输入电流，这里使用了4.3K的限流电阻，在单片机控制下，大输入电流Ib=（5-0.6）/4.3K=1mA。同时，我们再次强调，在继电器端并联一个续流二管，否则开关继电器的同时可能会损坏三管，这一点我们在讲述二管时已经说明。对于需要提供大电流才工作的LED电路，我们也考虑使用三管来驱动，有时甚至会需要多个三管同时才能驱动。
陕西光耦的作用及工作原理
有机实心电位器有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在缘体的凹槽内。有机实心电位器与碳膜电位器相比具有耐热性好、功率大、性高、耐磨性好的优点。但温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。在小型化、高、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。金属玻璃铀电位器用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。特点是:阻值范围宽，耐热性好，过载能力强，耐潮，耐磨等都很好，是很有前途的电位器品种，缺点是接触电阻和电流噪声大。
