　　开关电路完成了，那么负载应该放在什么地方呢？对于这个电路，负载的放置有两种方式:上图上边是开路集电电路，跟负载使用电源没有关系，只要基有电压，电路就能工作；而上图下边的是开路发射，基电压与负载电源是有关系的，输出电压要比输入电压低0.6V。所以，这两种开关电路各有优缺点。上边电路的开关速度不够高，还通过添加其他器件来提高其开关速度。而下边电路的开关速度却快，但输入电源和输出电源有关联。

　　山西全波谱光敏管隔离继电器模块原理图

　　当线圈中有电流通过时，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。电感单位:亨（H）、毫亨（mH）、微亨（μH），换算关系为1H=10^3mH=10^6μH=10^9nH。换算:数值X10的n次方如103即为10X10的三次方nh为10uh除此外还有一般电感和精密电感之分一般电感:误差值为20%，用M表示；误差值为10%，用K表示。精密电感:误差值为5%，用J表示；误差值为1%，用F表示。如:100M，即为10μH，误差20%。

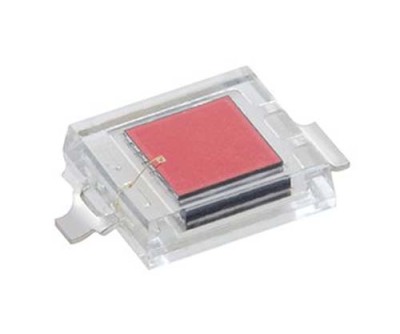

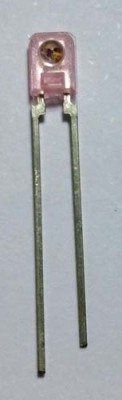

　　光敏二极管是电子电路中广泛采用的光敏器件。光敏二极管和普通二极管一样具有一个PN结，不同之处是在光敏二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。

　　山西全波谱光敏管隔离继电器模块原理图

　　具体公式不用细想，我们可以从中得知负载电容的减小可以使实际频率Fx变大，我们可以改变的只有Cg和Cd，通过初步的计算发现CL改变1pF,Fx可以改变几百Hz。原有电路使用的是33pF的两个电容，则并联起来是16.5pF，我们的贴片电容只有27pF,33pF，39pF,所以我们选用了27pF和39pF并联，则电容为15.95pF。电容焊好后，测量比原来大了200多赫兹，落在了设计范围内。
