　　继电器驱动常见电路，这里使用的是NPN三管，高电平控制。为没有控制信号时，三管处于截止状态，继电器不工作，这里加了一个10K的下拉电阻。为了限制基的输入电流，这里使用了4.3K的限流电阻，在单片机控制下，大输入电流Ib=（5-0.6）/4.3K=1mA。同时，我们再次强调，在继电器端并联一个续流二管，否则开关继电器的同时可能会损坏三管，这一点我们在讲述二管时已经说明。对于需要提供大电流才工作的LED电路，我们也考虑使用三管来驱动，有时甚至会需要多个三管同时才能驱动。

　　四川插件光敏二极管和光电开关

　　场效应管的开关电路应用广泛，由于其为电压控制型，而且内阻小，常常应用在各种大电流开关控制电路中。例如，热敏微型打印机电源开关、外部电源输出开关等等。简单的说，一般小电流开关电路可以适用三管，大电流开关电路使用场效应管，这里就不在列举实例了。和三管一样，其开关并不是对的，虽然说，在一定的工作电压下，场效应管就处于开关状态。但它的开关状态并不是没有内阻，其内阻的变化一般都是跟随其外部电压的大小而变化。所以，为了减小其内阻，应尽量加大其开关电压值。具体多大合适一定要查询芯片资料。

　　四川插件光敏二极管和光电开关

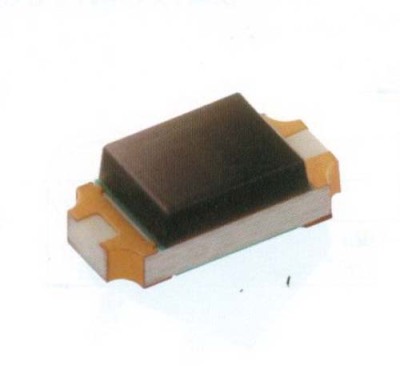

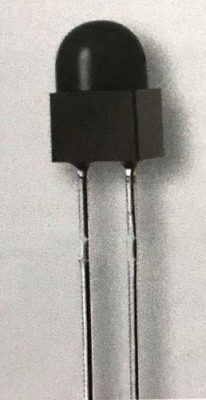

　　光电二极管与其他类型的光探测器一样，在诸如光敏电阻、感光耦合元件以及光电倍增管等设备中有着广泛应用。它们能够根据所受光的照度来输出相应的模拟电信号（例如测量仪器）或者在数字电路的不同状态间切换（例如控制开关、数字信号处理）。

　　负载电容:是指与石英晶体谐振器一起决定负载谐振频率的有效外界电容。负载电容常用的标准值有16pF、20pF、30pF、50pF和100pF。负载电容可以根据具体情况作适当的调整，通过调整一般可以将谐振器的工作频率调到标称值。调谐电容:连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。衬垫电容:与谐振电路主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，并能显著地提高低频端的振荡频率。
