电路的电源开关接通后,+5V直流电压通过电阻R1对电容C1充电,这样在电源接通瞬间电容Cl两端没有电压(因为电容两端的电压不能突变),随着对电容Cl的充电,集成电路Al的脚上的电压开始升高,这样可在Al的脚上产生一个时间长的复位脉冲,时间常数一般为0.2s.随着+5V直流电压的充电,Al的脚上的电压达到了一定值,集成电路Al内部电路均可建立起初始状态,复位工作完成,CPU进入初始的正常工作状态。这一复位电路的目的:使集成电路Al的复位引脚①脚上直流电压的建立滞后于集成电路Al的+5V直流工作电压规定的时间,如图5-69所示的电压波形可以说明这一问题。

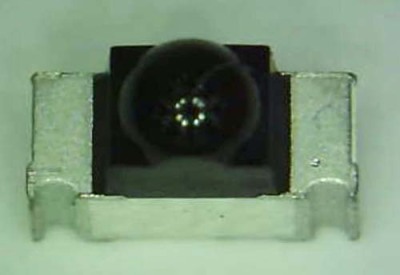

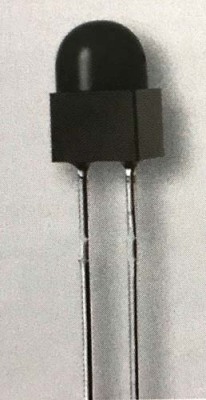

光敏二极管是将光信号变成电信号的半导体器件。它的核心部分也是一个PN结，和普通二极管相比，在结构上不同的是，为了便于接受入射光照，PN结面积尽量做的大一些，电极面积尽量小些，而且PN结的结深很浅，一般小于1微米。
吉林贴片光敏二极管正负极
当线圈中有电流通过时，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。电感单位:亨（H）、毫亨（mH）、微亨（μH），换算关系为1H=10^3mH=10^6μH=10^9nH。换算:数值X10的n次方如103即为10X10的三次方nh为10uh除此外还有一般电感和精密电感之分一般电感:误差值为20%，用M表示；误差值为10%，用K表示。精密电感:误差值为5%，用J表示；误差值为1%，用F表示。如:100M，即为10μH，误差20%。
吉林贴片光敏二极管正负极
当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电电源Ec要高于基电源Ebo。在制造三管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄，而且，要严格控制杂质含量，这样，一旦接通电源后，由于发射结正偏，发射区的多数载流子（电子）及基区的多数载流子（空穴）很容易地越过发射结互相向对方扩散，但因前者的浓度基大于后者，所以通过发射结的电流基本上是电子流，这股电子流称为发射电流了。
