　　二管在脉冲数字电路中，用于接通和关断电路的二管叫开关二管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。开关二管有接触型，平面型和扩散台面型几种，一般IF500毫安的硅开关二管，多采用全密封环氧树脂，陶瓷片状封装，引脚较长的一端为正。硅开关二管全密封环环氧树脂陶瓷片状封装?稳压二管稳压二管是由硅材料制成的面结合型晶体二管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二管（简称稳压管）其图形符号

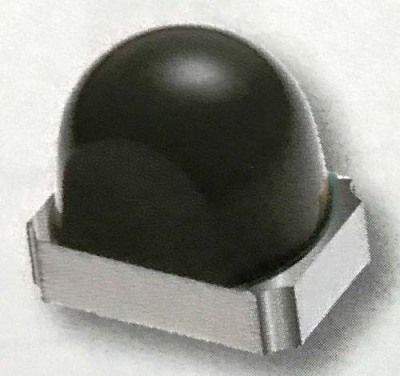

　　陕西颜色感应管隔离继电器模块原理图

　　小容量的电容器是在高频情况下降低阻抗的，所以如果不配置在电路附近，则电容器的引线增长，由于引线本身的阻抗，电源的阻抗不能降低。使用在使用小电容时，一定将尽量靠近器件的电源输入脚，否则就算添加了这个电容也没有意义。大容量电容器由于其低频特性，在布时可以适当离器件远些也没有问题。在低频电路上即使没有小电容C1，电路也能正常工作。但是在高频电路中，比起大电容C2来说，C1起着更为重要的作用。

　　陕西颜色感应管隔离继电器模块原理图

　　管子不导通处于“死区”状态，当正向电压起过一定数值后，管子才导通，电压再稍微增大，电流急剧暗加（见曲线I段）。不同材料的二管，起始电压不同，硅管为0.5-.7伏左右，锗管为0.1-0.3左右。反向特性二管两端加上反向电压时，反向电流很小，当反向电压逐渐增加时，反向电流基本保持不变，这时的电流称为反向饱和电流（见曲线II段）。不同材料的二管，反向电流大小不同，硅管约为1微安到几十微安，锗管则可高达数百微安，另外，反向电流受温度变化的影响很大，锗管的稳定性比硅管差。击穿特性当反向电压增加到某一数值时，反向电流急剧增大，这种现象称为反向击穿（见曲线III）。这时的反向电压称为反向击穿电压，不同结构、工艺和材料制成的管子，其反向击穿电压值差异很大，可由1伏到几百伏，甚至高达数千伏。

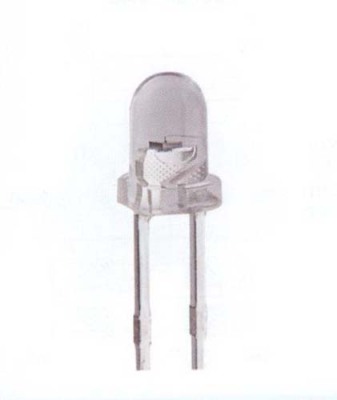

　　光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱（一般小于0.1微安），叫暗电流；有光照时，反向电流迅速增大到几十到上百微安，称为光电流。光的强度越大，反向电流也越大。光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。
