电路的电源开关接通后,+5V直流电压通过电阻R1对电容C1充电,这样在电源接通瞬间电容Cl两端没有电压(因为电容两端的电压不能突变),随着对电容Cl的充电,集成电路Al的脚上的电压开始升高,这样可在Al的脚上产生一个时间长的复位脉冲,时间常数一般为0.2s.随着+5V直流电压的充电,Al的脚上的电压达到了一定值,集成电路Al内部电路均可建立起初始状态,复位工作完成,CPU进入初始的正常工作状态。这一复位电路的目的:使集成电路Al的复位引脚①脚上直流电压的建立滞后于集成电路Al的+5V直流工作电压规定的时间,如图5-69所示的电压波形可以说明这一问题。
河北光耦合器
电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。电阻在电路中通常起分压、分流的作用。对信号来说，交流与直流信号都可以通过电阻。导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω（希腊字母，读作Omega)，1Ω=1V/A。比较大的单位有千欧（kΩ）、兆欧（MΩ）（兆=百万，即100万）。
河北光耦合器
究竟指的是什么？在看一些元器件的DATASHEET文件时，经常会碰到元器件的参数，IOL,IOH,IIL,IIH,我也知道他们指的是输入输出高低电平时的大小电流，但在连接时他们之间的匹配问题一直很模糊，如:IOL=1.5MA;IOH=-300UA你所说的个器件表示在输出低电平的时候可以吸收（流入）1.5mA电流，输出为高电平的时候，可以输出300uA电流。第二个器件表示在输入低的时候会流出100uA电流，输入高的时候将吸收10uA电流。|IOL|>|IIL|，|IOH|>|IIH|，就表示输出器件可以带动输入器件。

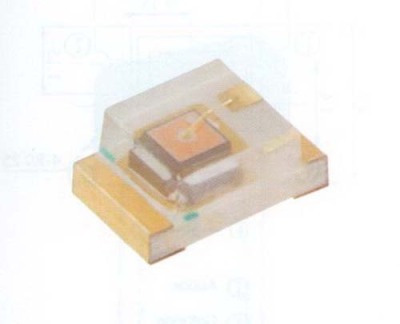

光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱（一般小于0.1微安），叫暗电流；有光照时，反向电流迅速增大到几十到上百微安，称为光电流。光的强度越大，反向电流也越大。光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。
