　　继电器驱动常见电路，这里使用的是NPN三管，高电平控制。为没有控制信号时，三管处于截止状态，继电器不工作，这里加了一个10K的下拉电阻。为了限制基的输入电流，这里使用了4.3K的限流电阻，在单片机控制下，大输入电流Ib=（5-0.6）/4.3K=1mA。同时，我们再次强调，在继电器端并联一个续流二管，否则开关继电器的同时可能会损坏三管，这一点我们在讲述二管时已经说明。对于需要提供大电流才工作的LED电路，我们也考虑使用三管来驱动，有时甚至会需要多个三管同时才能驱动。

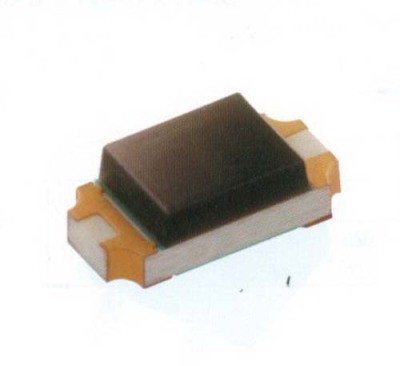

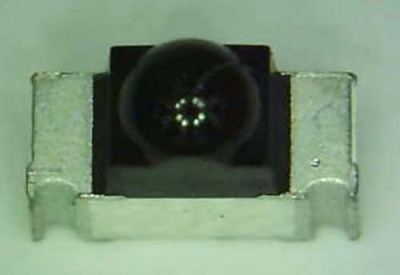

　　光敏二极管是将光信号变成电信号的半导体器件。它的核心部分也是一个PN结，和普通二极管相比，在结构上不同的是，为了便于接受入射光照，PN结面积尽量做的大一些，电极面积尽量小些，而且PN结的结深很浅，一般小于1微米。

　　西藏颜色感应管内部结构

　　电阻在电路中起到限流、分压等作用。通常1/8W电阻已经可以满足使用。但是，在作为7段LED中，要考虑到LED的压降和供电电压之差，再考虑LED的大电流，通常是20mA（超高亮度的LED），如果是2×6（2排6个串联），则电流是40mA。不同厂家选用不同材料的，其压降也有所不同。所以需要加上电实测一下。但是，不要让单只LED的电流超出20mA，这时加大电流亮度也不会增加，但是LED的寿命会下降，限流电阻的大小就是压降除以电流。电阻的功率随之可以算出。

　　西藏颜色感应管内部结构

　　当电阻为四环时，一环必为金或银，前两位为有效数字，第三位为乘方数，第四位为偏差。当电阻为五环时，後一环与前面四环距离较大。前三位为有效数字，第四位为乘方数，第五位为偏差。电位器是一种机电元件，他靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。电阻体是用经过研磨的碳黑，石墨，石英等材料涂敷于基体表面而成，该工艺简单，是目前应用广泛的电位器。特点是分辩力高耐磨性好，寿命较长。缺点是电流噪声，非线性大，耐潮性以及阻值稳定性差。
