　　三级管的开关应用多，常见的有控制继电器、控制LED、控制LCD背光、控制光耦等，一切开关电路几乎都可以使用三管或者需要三管协助完成。继电器是磁性机械开关元件，是用逻辑信号开关各种信号时使用的元件。继电器工作电流相对比较大，直接使用单片机的I/O端口控制是无法实现的，在这种情况下，一般需要使用三管来驱动控制。在选择三管时，可以使用NPN，也可以使用PNP。对于这两种三级管来说，唯一不同的就是驱动电平而已，其他一致。

　　内蒙古颜色感应管工作原理

　　实际上不是这样的，从能量守恒可以知道，信号是不可能无缘无故被放大的，放大的信号也必定有来源。输入小的信号，要变成放大的信号，这个能量只能来源于电源供电，即由电源输出一个被放大的形状相同的信号。所以，在外部看来，可以看成输入信号被“放大”了，这就是三管的放大原理。三管的内部工作原理其实很简单，如下图所示，基与发射之间流过的电流进行不断地监视，并控制集电与发射之间放大的电流。也就是说，三管用基电流来控制集电和发射之间的电流。

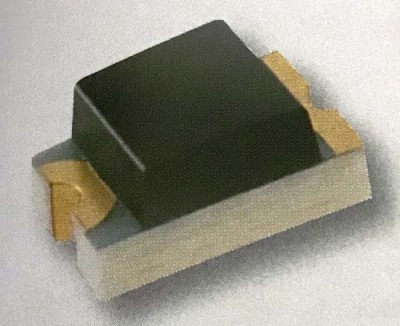

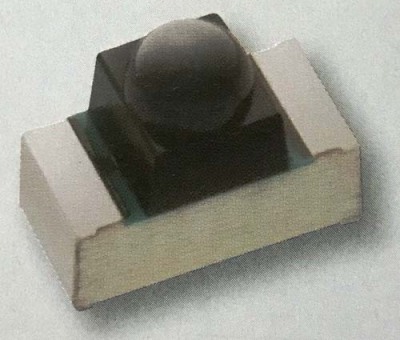

　　光敏二极管是电子电路中广泛采用的光敏器件。光敏二极管和普通二极管一样具有一个PN结，不同之处是在光敏二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。

　　内蒙古颜色感应管工作原理

　　具体公式不用细想，我们可以从中得知负载电容的减小可以使实际频率Fx变大，我们可以改变的只有Cg和Cd，通过初步的计算发现CL改变1pF,Fx可以改变几百Hz。原有电路使用的是33pF的两个电容，则并联起来是16.5pF，我们的贴片电容只有27pF,33pF，39pF,所以我们选用了27pF和39pF并联，则电容为15.95pF。电容焊好后，测量比原来大了200多赫兹，落在了设计范围内。
