　　具体公式不用细想，我们可以从中得知负载电容的减小可以使实际频率Fx变大，我们可以改变的只有Cg和Cd，通过初步的计算发现CL改变1pF,Fx可以改变几百Hz。原有电路使用的是33pF的两个电容，则并联起来是16.5pF，我们的贴片电容只有27pF,33pF，39pF,所以我们选用了27pF和39pF并联，则电容为15.95pF。电容焊好后，测量比原来大了200多赫兹，落在了设计范围内。

　　河北全波谱光敏管和光电开关

　　继电器驱动常见电路，这里使用的是NPN三管，高电平控制。为没有控制信号时，三管处于截止状态，继电器不工作，这里加了一个10K的下拉电阻。为了限制基的输入电流，这里使用了4.3K的限流电阻，在单片机控制下，大输入电流Ib=（5-0.6）/4.3K=1mA。同时，我们再次强调，在继电器端并联一个续流二管，否则开关继电器的同时可能会损坏三管，这一点我们在讲述二管时已经说明。对于需要提供大电流才工作的LED电路，我们也考虑使用三管来驱动，有时甚至会需要多个三管同时才能驱动。

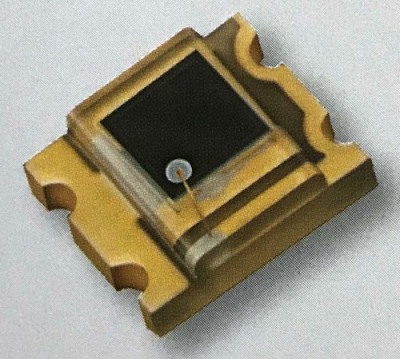

　　光敏二极管是电子电路中广泛采用的光敏器件。光敏二极管和普通二极管一样具有一个PN结，不同之处是在光敏二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。

　　河北全波谱光敏管和光电开关

　　上拉电阻是用来解决总线驱动能力不足时提供电流的问题的。一般说法是上拉增大电流，下拉电阻是用来吸收电流。在外设没有收到控制时，我们需要把某一外设或单片机I/O端口固定在某一固定电平上时，需要根据需要接上下拉电阻，例如:对于按键输入来说，在没有按下按键时，如果没有上拉电阻的存在，单片机端口将处于悬乎状态，没有确定电平，当然如果有内部上拉电阻的单片机除外，加上上拉电阻会，在没有按键时，单片机端口保持高电平，有按键时，单片机端口将输入低电平。而对于蜂鸣器来说，由于和按键有同样的效果，不加上拉电阻，无法区别在没有单片机控制时，三管的工作状态，所以，加上上拉电阻以保障无单片机控制时，三管截止，蜂鸣器不工作。
