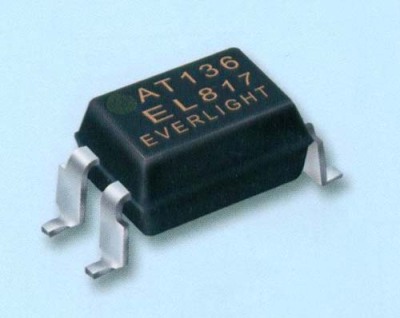

　　常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。这里以TLP521为例，介绍这类光耦的特性。TLP521的原边相当于一个发光二管，原边电流If越大，光强越强，副边三管的电流Ic越大。副边三管电流Ic与原边二管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。此外，使用这类光耦注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。

　　光耦合器的主要优点是单向传输信号，输入端与输出端完全实现了电气隔离，抗干扰能力强，使用寿命长，传输效率高。它广泛用于电平转换、信号隔离、级间隔离、开关电路、远距离信号传输、脉冲放大、固态继电器(SSR）、仪器仪表、通信设备及微机接口中。

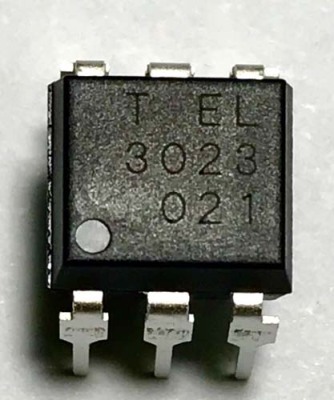

　　关于沟通负载，能够选用光电可控硅驱动器进行阻隔驱动规划，例如TLP541G，4N39。光电可控硅驱动器，特是耐压高，驱动电流不大，当沟通负载电流较小时，能够直接用它来驱动。当负载电流较大时，能够外接功率双向可控硅。其间，R1为限流电阻，用于约束光电可控硅的电流；R2为耦合电阻，其上的分压用于触发功率双向可控硅。当需求对输出功率进行操控时，能够选用光电双向可控硅驱动器，例如MOC3010。

　　工作原理相当于一个内部基准为2.5V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。常见的光耦反馈种接法，Vo为输出电压，Vd为芯片的供电电压。com信号接芯片的误差放大器输出脚，或者把PWM芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。接法的工作原理如下:当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小;反之，当输出电压降低时，调节过程类似。开关电源中光耦的作用
