　　工作原理相当于一个内部基准为2.5V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。常见的光耦反馈种接法，Vo为输出电压，Vd为芯片的供电电压。com信号接芯片的误差放大器输出脚，或者把PWM芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。接法的工作原理如下:当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小;反之，当输出电压降低时，调节过程类似。开关电源中光耦的作用

　　开关电源中常用的光耦是线性光耦。如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

　　就抗搅扰规划而言，许多场合下，既能选用光电耦合器阻隔驱动，也能选用继电器阻隔驱动。一般情况下，关于那些呼应速度要求不很高的启停操作，咱们选用继电器阻隔来规划功率接口；关于呼应时刻要求很快的操控体系，选用光电耦合器进行功率接口电路规划。这是因为继电器的呼应延迟时刻需几十ms，而光电耦合器的延迟时刻一般都在10us之内，一起选用新式、集成度高、运用方便的光电耦合器进行功率驱动接口电路规划，能够到达简化电路规划，下降散热的意图。

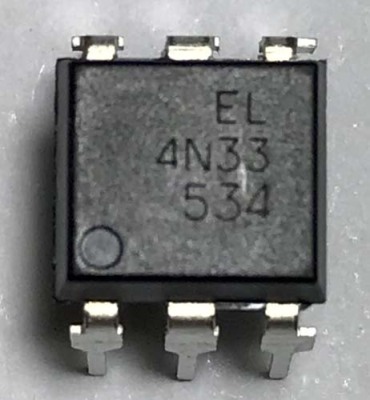

　　光耦合器光耦合器有两种:一种是非线性光耦合，另一种是线性光耦合。非线性光耦合器的电流传输特性曲线为非线性。这种光耦合器适用于开关信号传输，而不适用于模拟传输。常用的4N系列光耦合器是一种非线性光耦合器。线性光耦合器的电流传输特性曲线接近直线，线性光耦合器的性能。它可以通过线性特性进行隔离和控制。常用的线性光耦合器是PC817A-C系列。线性光耦合器通常用于开关电源。如果使用非线性光耦合器，可能会使振荡波形变坏，严重的情况下可能会发生寄生振荡，从而使数千至数百Hz的振荡频率将依次被几十到几百Hz的低频振荡调制。结果是它会干扰彩电视，彩显示器，VCD，DCD等的图像。同时，电源的负载能力会下降。在彩电、显示器等开关电源的维修中，如果光耦合器损坏，更换为线性光耦合器。
