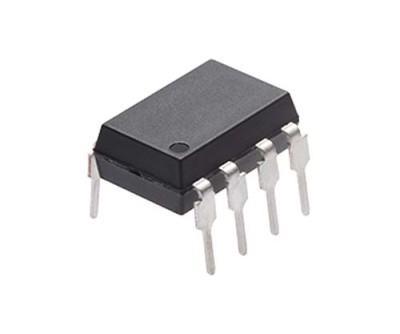

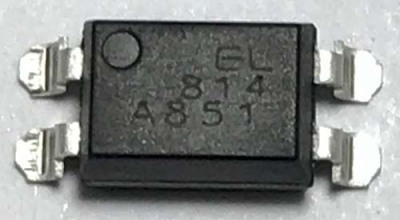

　　当LED发出光并且光照射到光电传感器（光电二管、光电晶体管、PhotoTriac）上时，光电传感器开始流动电流。在这个系统中，输入光与输出端的电流成正比。光耦合器工作原理当给LED供电时，LED发光，光线落在光电晶体管的基上，光落在光电晶体管的基上后，将被，并且可以控制与晶体管相连的输出电路。这里输入电路只连接光耦的LED引脚，输出电路连接光电晶体管，输入和输出电路电气隔离。光耦合器工作原理动图光耦合器的工作模式在饱和模式下，LED将打开或关闭，因此，输出晶体管关闭或打开，这意味着导通或非导通模式。此模式用于需要保护微控制器引脚免受输出电路高压影响的地方。例如，在使用微控制器的电机驱动中，电机需要高电流和高电压。在此模式下，电机将开启或关闭。在这种模式下，LED会得到一个变化的信号脉冲。LED光线通过电压或信号样本来改变或控制，然后光电晶体管还为输出提供可变传导。

　　关于沟通负载，能够选用光电可控硅驱动器进行阻隔驱动规划，例如TLP541G，4N39。光电可控硅驱动器，特是耐压高，驱动电流不大，当沟通负载电流较小时，能够直接用它来驱动。当负载电流较大时，能够外接功率双向可控硅。其间，R1为限流电阻，用于约束光电可控硅的电流；R2为耦合电阻，其上的分压用于触发功率双向可控硅。当需求对输出功率进行操控时，能够选用光电双向可控硅驱动器，例如MOC3010。

　　普通光耦合器的CTR-IF特性曲线呈非线性，在IF较小时的非线性失真尤为严重，因此它不适合传输模拟信号。线性光耦合器的CTR-IF特性曲线具有良好的线性度，特别是在传输小信号时，其交流电流传输比很接近于直流电流传输比CTR值。因此，它适合传输模拟电压或电流信号，能使输出与输入之间呈线性关系。这是其重要特性。

　　在原理图中，使用了基于低成本光电晶体管的光电耦合器PC817。红外线LED将由S1开关控制。当开关打开时，9V电池电源将通过限流电阻10k为LED提供电流。强度由R1电阻控制。如果我们改变值并降低电阻，LED的强度会很高，使晶体管增益很高。另一方面，晶体管是由内部红外LED控制的光电晶体管，当LED发出红外光时，光电晶体管将接触，VOUT将为0，关闭连接在其上的负载。根据数据表，晶体管的集电电流为50mA，R2提供VOUT5v，R2是一个上拉电阻。
