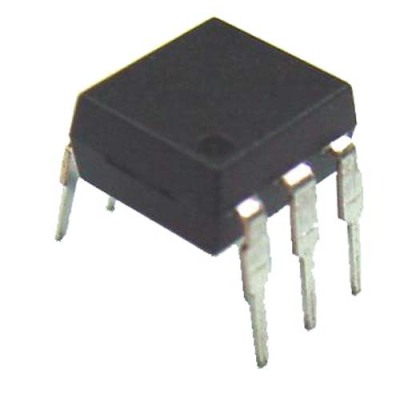

　　根本作业特性（以光敏三管为例）共模按捺比很高在光电耦合器内部，因为发光管和受光器之间的耦合电容很小（2pF以内）所以共模输入电压经过间耦合电容对输出电流的影响很小，因此共模按捺比很高。光电耦合器的输出特性是指在必定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的联系，当IF=0时，发光二管不发光，此刻的光敏晶体管集电输出电流称为暗电流，一般很小。当IF>0时，在必定的IF效果下，所对应的IC根本上与VCE无关。IC与IF之间的改变成线性联系，用半导体管特性图示仪测出的光电耦合器的输出特性与一般晶体三管输出特性类似。其测验连线如图2，图中D、C、E三根线别离对应B、C、E，接在仪器插座上。

　　常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。这里以TLP521为例，介绍这类光耦的特性。TLP521的原边相当于一个发光二管，原边电流If越大，光强越强，副边三管的电流Ic越大。副边三管电流Ic与原边二管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。此外，使用这类光耦注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。

　　光耦合器的技术参数主要有发光二管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的缘电阻、集电-发射反向击穿电压V(BR)CEO、集电-发射饱和压降VCE(sat）。此外，在传输数字信号时还需考虑上升时间、下降时间、延迟时间和存储时间等参数。电流传输比是光耦合器的重要参数，通常用直流电流传输比来表示。当输出电压保持恒定时，它等于直流输出电流IC与直流输入电流IF的百分比。采用一只光敏三管的光耦合器，CTR的范围大多为20%～300%（如4N35），而PC817则为80%～160%，达林顿型光耦合器（如4N30）可达100%～5000%。这表明欲获得同样的输出电流，后者只需较小的输入电流。因此，CTR参数与晶体管的hFE有某种相似之处。线性光耦合器与普通光耦合器典型的CTR-IF特性曲线。

　　用数字万用表的PN结测量端，红表笔“电池+极”接光耦的“1”端，黑表笔“电池-极”接光耦的“2”端（即使光耦的发光二极管正向导通），用另一电表测量“3”“4”端电阻，断开或接通输入端（发光二极管端），输出端电阻应有大幅度变化，说明改光耦是好的。
