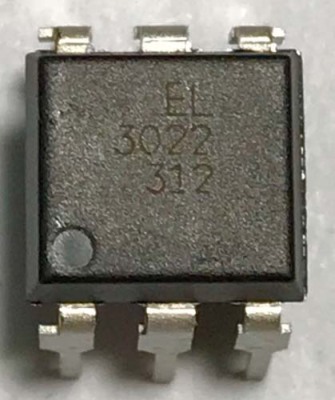

　　使用光电耦合器主要是为了提供输入电路和输出电路间的隔离，在设计电路时，遵循下列原则:所选用的光电耦合器件符合国内和的有关隔离击穿电压的标准；由英国埃索柯姆（Isocom）公司、美国摩托罗拉公司生产的4N××系列（如4N25、4N26、4N35）光耦合器，在国内应用地十分普遍。鉴于此类光耦合器呈现开关特性，其线性度差，适宜传输数字信号（高、低电平），可以用于单片机的输出隔离；所选用的光耦器件具有较高的耦合系数。

　　另外一个参数是光耦的电流传输比是指在直流工作条件下，光耦的输出电流与输入电流之间的比值。光耦的CTR类似于三管的电流放大倍数，是光耦的一个为重要的参数，它取决于光耦的输入电流和输出电流值及电耦的电源电压值，这几个参数共同决定了光耦工作在放大状态还是开关状态，其计算方法与三管工作状态计算方法类似。若输入电流、输出电流、电流传输比设计搭配不合理，可能导致电路不能工作在预想的工作状态。光耦电路中C-E饱和电压Vce(sat)，即光敏三管的集电-发射饱和压降。正向工作电压Vf(ForwardVoltage)，Vf是指在给定的工作电流下，LED本身的压降。常见的小功率LED通常以If=10mA来测试正向工作电压，当然不同的LED，测试条件和测试结果也会不一样。线形光耦介绍，光隔离是一种很常用的信号隔离形式。常用光耦器件及其外围电路组成。由于光耦电路简单，在数字隔离电路或数输电路中常常用到，如UART协议的20mA电流环。对于模拟信号，光耦因为输入输出的线形较差，并且随温度变化较大，限制了其在模拟信号隔离的应用。

　　工作原理相当于一个内部基准为2.5V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。常见的光耦反馈种接法，Vo为输出电压，Vd为芯片的供电电压。com信号接芯片的误差放大器输出脚，或者把PWM芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。接法的工作原理如下:当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小;反之，当输出电压降低时，调节过程类似。开关电源中光耦的作用

　　线性光电耦合器由发光二极管和光敏三极管组成，当发光二极管接通而发光，光敏三级管导通，光电耦合器是电流驱动型，需要足够大的电流才能使发光二极管导通，如果输入信号太小，发光二极管不会导通，其输出信号将失真。在开关电源，尤其是数字开关电源中。
