　　工作原理相当于一个内部基准为2.5V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。常见的光耦反馈种接法，Vo为输出电压，Vd为芯片的供电电压。com信号接芯片的误差放大器输出脚，或者把PWM芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。接法的工作原理如下:当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小;反之，当输出电压降低时，调节过程类似。开关电源中光耦的作用

　　辅助电路与参数确定上面的推导都是假定电路都是工作在线性范围内的，要想做到这一点需要对运放进行合理选型，并且确定电阻的阻值。运放可以是单电源供电或正负电源供电，上面给出的是单电源供电的例子。为了能使输入范围能够从0到VCC，需要运放能够满摆幅工作，另外，运放的工作速度、压摆率不会影响整个电路的性能。TI公司的LMV321单运放电路能够满足以上要求，可以作为HCNR200/201的外围电路。

　　通过R3两端的电流为IF，根据欧姆定律得:其中,为光耦2脚的电压，考虑到LED导通时的电压（）基本不变，这里的作为常数对待。根据光耦的特性，即K1=IP1/IF(4)将和的表达式代入上式，可得:上式经变形可得到:将的表达式代入（3）式可得:考虑到G大，则可以做以下近似:这样，输出与输入电压的关系如下:可见，在上述电路中，输出和输入成正比，并且比例系数只由K3和R1、R2确定。一般选R1=R2，达到只隔离不放大的目的。

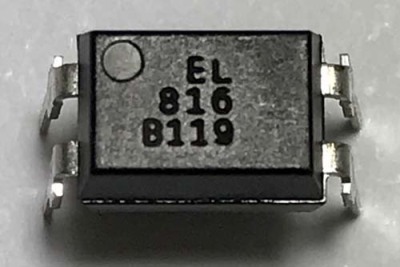

　　用数字万用表的PN结测量端，红表笔“电池+极”接光耦的“1”端，黑表笔“电池-极”接光耦的“2”端（即使光耦的发光二极管正向导通），用另一电表测量“3”“4”端电阻，断开或接通输入端（发光二极管端），输出端电阻应有大幅度变化，说明改光耦是好的。
