　　工作原理相当于一个内部基准为2.5V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。常见的光耦反馈种接法，Vo为输出电压，Vd为芯片的供电电压。com信号接芯片的误差放大器输出脚，或者把PWM芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。接法的工作原理如下:当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小;反之，当输出电压降低时，调节过程类似。开关电源中光耦的作用

　　光半导体由南方联合日本归国华侨杨振林博士团队合资成立，以南方为主要投资方、杨博士团队为技术核心的一家从事光电器件、光耦合器、光耦继电器等光电集成电路以及光电驱动等产品，研发团队涵盖设计、制造、销售和服务的高新技术企业，光半导体拥有的光电器件全自动生产线，具有年产8000万只光电光耦器件的生产能力。现阶段光半导体的光耦继电器、光耦合器等主要产品用于:蓄电系统．智能电表．自动检测设备．电信设备．测量仪器．医疗设备．通信设备．PC端．安防监控．O/A设备．PLC控制器．I/O控制板等，依托于光半导体综合的设计技术和芯片制造技术优势，光半导体期望在有广阔发展前景的光电控制领域深耕，逐步提升产品的技术附加值，扩充技术含量更高的产品线。

　　由于响应时间快（纳秒级），光耦合器的开关快，它被广泛用于通过整流器检测交流电源的过零，并且通过使用这个数字信号可以找到我们需要的波形变化。使用光耦合器检测交流电源的过零直流电路中使用的光耦合器很少，交流相关操作中使用的光耦合器也很少。由于光耦不允许两侧直接电连接，所以光耦的主要应用是隔离两个电路。从切换其他应用程序，就像可以使用晶体管来切换应用程序一样，可以使用光耦合器。它可用于各种与微控制器相关的操作，其中需要来自高压电路的数字脉冲或模拟信息，光耦合器可用于在这两者之间实现出的隔离。

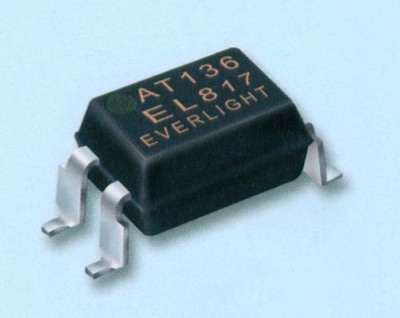

　　用数字万用表的PN结测量端，红表笔“电池+极”接光耦的“1”端，黑表笔“电池-极”接光耦的“2”端（即使光耦的发光二极管正向导通），用另一电表测量“3”“4”端电阻，断开或接通输入端（发光二极管端），输出端电阻应有大幅度变化，说明改光耦是好的。
