　　光纤端面球透镜耦合。这种方法是将光纤端面做成一个半球形，使它起到短焦距透镜作用。端面球透镜可起到提高光纤的等效收光角的作用，因而耦合效率提高了。实验表明这种耦合方法对阶跃型光纤效果较好，对折射率型光纤则效果差些。圆柱透镜耦合。半导体所发出的光在空间是不对称的，在平行于PN结方向上光束比较集中（2θ∥约为5°～6°），在垂直于PN结方向上发散较大（2θ⊥约为40°～60°）。所以直接耦合时效率不高。如果设法使垂直于PN结方向上的光束压缩，整个光斑从细长的椭圆形变为接近圆形，然后再与圆形截面的光纤相耦合，这样耦合效率就会有很大提高。利用圆柱透镜可以达到这个目的。

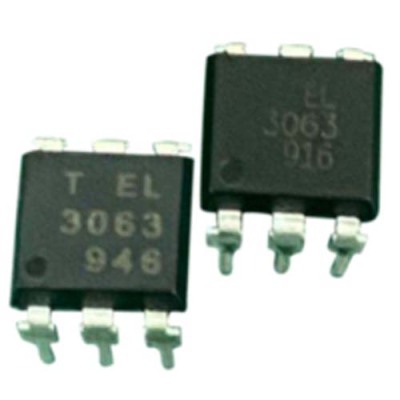

　　另一种模拟量传输的解决办法，便是选用VFC(电压频率转化)办法。现场变送器输出模拟量信号(假定电压信号)，电压频率转化器将变送器送来的电压信号转化成脉冲序列，经过光耦阻隔后送出。在主机侧，经过一个频率电压转化电路将脉冲序列还原成模拟信号。此刻，相当于光耦阻隔的是数字量，能够消除光耦非线性的影响。这是一种有用、简略易行的模拟量传输办法。当然，也能够挑选线性光耦进行规划，如精细线性光耦TIL300，高速线性光耦6N135/6N136。线性光耦一般价格比一般光耦高，可是运用方便，规划简略；跟着器材价格的下降，运用线性光耦将是趋势。

　　输出饱和压降VCE(sat):发光二管工作电流IF和集电电流IC为规定值时，并保持IC/IF≤CTRmin时（CTRmin在被测管技术条件中规定）集电与发射之间的电压降。反向截止电流ICEO:发光二管开路，集电至发射间的电压为规定值时，流过集电的电流为反向截止电流。电流传输比CTR:输出管的工作电压为规定值时，输出电流和发光二管正向电流之比为电流传输比CTR。脉冲上升时间tr、下降时间tf:光耦合器在规定工作条件下，发光二管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输出脉冲前沿幅度的10%到90%，所需时间为脉冲上升时间tr。从输出脉冲后沿幅度的90%到10%，所需时间为脉冲下降时间tf。

　　用数字万用表的PN结测量端，红表笔“电池+极”接光耦的“1”端，黑表笔“电池-极”接光耦的“2”端（即使光耦的发光二极管正向导通），用另一电表测量“3”“4”端电阻，断开或接通输入端（发光二极管端），输出端电阻应有大幅度变化，说明改光耦是好的。
