　　VD1为D1的正向压降。由于器件参数的离散性，近似等于0.005If,K3=I2/I1≈1,所以，R1.R2.R3尚需在估算值附近调整，力求获得佳线性度。调节后，佳线性度为220Ω。应用线性光耦合器组成的模拟信号隔离电路的线性度好，电路简单，有效地解决了模拟信号与单片机应用系统的电气隔离问题。若驱动级。缓冲级采用组合型运算放大器，可使线性度提高。可以广泛地应用在需要良好稳定性。线性度和带宽的模拟信号隔离场合。采用两片HCNR200可以工作在双性输入/双性输出模式；同时，还可以工作在交直流电路。变换器的隔离。热电偶的隔离。

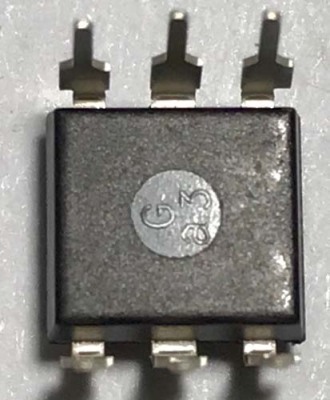

　　光耦合器的主要优点是单向传输信号，输入端与输出端完全实现了电气隔离，抗干扰能力强，使用寿命长，传输效率高。它广泛用于电平转换、信号隔离、级间隔离、开关电路、远距离信号传输、脉冲放大、固态继电器(SSR）、仪器仪表、通信设备及微机接口中。

　　另外，光电晶体管和红外LED之间的空间是透明的非导电材料，隔离了两个不同的电路。LED和光电晶体管之间的中空空间可以使用玻璃、空气或透明塑料制成，电气隔离要高得多，通常为10kV或更高。光耦合器由作为LED的发射器和作为光敏元件的接收器组成。当LED发出光并且光照射到光电传感器（光电二管、光电晶体管、PhotoTriac）上时，光电传感器开始流动电流。在这个系统中，输入光与输出端的电流成正比。

　　自聚焦透镜耦合。用一段长度为LT／4的自聚焦光纤代替所示的凸透镜，也可构成耦合器。一般是将光纤与自聚焦光纤透镜胶合在一起，平行光进入自聚焦透镜，经聚焦进入光纤。这种耦合形式，结构紧凑，稳定，耦合效率一般在50%左右。圆锥形透镜耦合。将光纤的前端用腐蚀的办法或者用烧熔拉细的办法做成圆锥形，前端半径为a1，光纤自身半径为an。光从前端以θ′角入射进光纤，经折射后以γ1角射向界面A点。因界面为斜面，所以γ2＜γ1。如果锥面的坡度不大。即圆锥形的长度远大于an—a1时，近似有可以明，有圆锥时光纤的接收角θ′c与平端时光纤的接收角θc之间有如下关系这表明，有圆锥透镜的光纤的数值孔径是平端光纤数值孔径的an／a1倍。只要前端面直径2a1比光源面积大，这种耦合方式的效率可高达90%以上。由于光全息片可以将光的波前互相变换，因此，可以用来作为一种光纤耦合器。全息耦合的制作方法所示。激光经过光纤后成为发散光，作为物光IF，而由M镜反射的直线光作为参考光IO。用重铬酸明胶或卤化银照相乳胶片作全息记录介质。这个全息片就是一个光纤耦合器。理论上讲，这种耦合方式的耦合效率是高的，但是，由于全息片的衍射效率的影响及衰减损耗，实际耦合效率与透镜耦合相比并不。但它的大优点是，可以作为多功能的光学元件来应用。例如使用全息耦合器件的光纤传感器系统，它可使常规光纤传感器系统大为简化。
