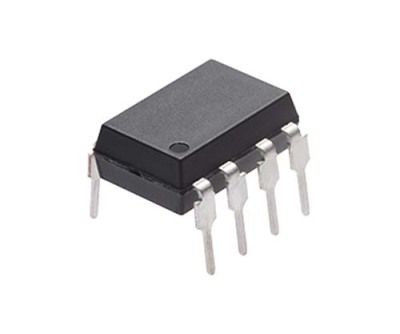

　　相信目前很多小伙伴对于光耦的作用及工作原理方面的知识都比较想要了解，收集了一些关于光耦的原理及使用相关的信息分享给大家，希望能够帮助到你。光耦合器(OC)也简称为光隔离器或光耦合器。它是一种利用光作为媒介来传输电信号的装置。通常，光发射器(红外发光二管LED)和光接收器(光敏半导体管)封装在同一封装中。当输入端施加电信号时，光发射器发光，光接收器接收光，然后光电流从输出端流出，实现“电-光-电”转换。光耦合器以光为介质将输入信号耦合到输出信号，由于其体积小、寿命长、无接触、抗干扰能力强、输出与输入之间缘、信号传输单向等优点，在数字电路中得到广泛应用。

　　通过R3两端的电流为IF，根据欧姆定律得:其中,为光耦2脚的电压，考虑到LED导通时的电压（）基本不变，这里的作为常数对待。根据光耦的特性，即K1=IP1/IF(4)将和的表达式代入上式，可得:上式经变形可得到:将的表达式代入（3）式可得:考虑到G大，则可以做以下近似:这样，输出与输入电压的关系如下:可见，在上述电路中，输出和输入成正比，并且比例系数只由K3和R1、R2确定。一般选R1=R2，达到只隔离不放大的目的。

　　光电耦合器分为两种:一种为非线性光耦，另一种为线性光耦。非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。常用的4N系列光耦属于非线性光耦。线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。常用的线性光耦是PC817A—C系列。

　　设输入端电压为Vin，输出端电压为Vout，光耦的两个电流传递系数分别为K1、K2，显然，，和之间的关系取决于和之间的关系。将前级运放的电路提出来看，如下图所示:设运放负端的电压为，运放输出端的电压为，在运放不饱和的情况下二者满足下面的关系:Vo=Voo-GVi(1)其中是在运放输入差模为0时的输出电压，G为运放的增益，一般比较大。忽略运放负端的输入电流，可以认为通过R1的电流为IP1，根据R1的欧姆定律得:
