　　另一种模拟量传输的解决办法，便是选用VFC(电压频率转化)办法。现场变送器输出模拟量信号(假定电压信号)，电压频率转化器将变送器送来的电压信号转化成脉冲序列，经过光耦阻隔后送出。在主机侧，经过一个频率电压转化电路将脉冲序列还原成模拟信号。此刻，相当于光耦阻隔的是数字量，能够消除光耦非线性的影响。这是一种有用、简略易行的模拟量传输办法。当然，也能够挑选线性光耦进行规划，如精细线性光耦TIL300，高速线性光耦6N135/6N136。线性光耦一般价格比一般光耦高，可是运用方便，规划简略；跟着器材价格的下降，运用线性光耦将是趋势。

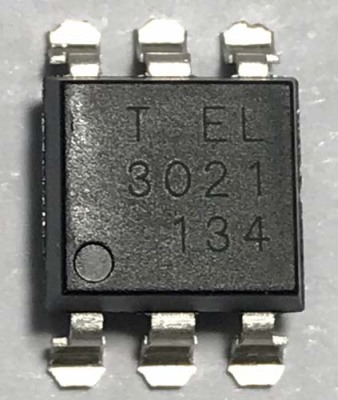

　　光电晶体管是通过其集电和发射来切换输出电路，在这一点上与典型的BJT晶体管相同。LED的强度直接控制光电晶体管，因为两个独立的电路可以由光耦合器控制。另外，光电晶体管和红外LED之间的空间是透明的非导电材料，隔离了两个不同的电路。LED和光电晶体管之间的中空空间可以使用玻璃、空气或透明塑料制成，电气隔离要高得多，通常为10kV或更高。光耦合器工作原理光耦合器由作为LED的发射器和作为光敏元件的接收器组成。

　　由于光电耦合器的输入阻抗与一般干扰源的阻抗相比较小，因此分压在光电耦合器的输入端的干扰电压较小，它所能提供的电流并不大，不易使半导体二极管发光；由于光电耦合器的外壳是密封的，它不受外部光的影响；光电耦合器的隔离电阻很大（约1012Ω）、隔离电容很小（约几个pF）所以能阻止电路性耦合产生的电磁干扰。

　　工作原理相当于一个内部基准为2.5V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。常见的光耦反馈种接法，Vo为输出电压，Vd为芯片的供电电压。com信号接芯片的误差放大器输出脚，或者把PWM芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。接法的工作原理如下:当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小;反之，当输出电压降低时，调节过程类似。开关电源中光耦的作用
