　　光电导模式下的电流检测电路设计工作在光电导模式下的检测电流电路如图2所示，信号为正性输入，正性输出。隔离电路中，R1调节初级运算放大器的输入偏置电流的大小，C1起反馈作用，同时滤除了电路中的毛刺信号，避免HCNR200中的铝砷化镓发光二管(LED)受到意外的冲击。但是，随着频率的提高，阻抗将变小，HCNR200的初级电流增大，增益随之变大，因而，C1的引入对通道在高频时的增益有一定影响，虽然减小C1的值可以拓展带宽，但是，会影响初级运算放大器的增益，同时，初级运算放大器输出的较大毛刺信号不易被滤除。R3可以控制LED的发光强度，对控制通道增益起一定作用。

　　因为D3受到D1光照，I2也跟着稳定线性变化。放大器A2和电阻R2将I2转化成电压VOut=I2×R2。是电流驱动型器件，其LED的工作电流为1mA～20mA,因此，运算放大器A1的驱动电流也达到20mA,能达到这种输出电流能力的运算放大器输出级一般为双型，因此，选双型运算放大器较合适。同时，根据输入电压范围，也要求运算放大器有相应的共模输入和输出能力。本设计电路采用单电源供电的HA17324集成运算放大器，其输出电流可达40mA。

　　普通光耦合器的CTR-IF特性曲线呈非线性，在IF较小时的非线性失真尤为严重，因此它不适合传输模拟信号。线性光耦合器的CTR-IF特性曲线具有良好的线性度，特别是在传输小信号时，其交流电流传输比很接近于直流电流传输比CTR值。因此，它适合传输模拟电压或电流信号，能使输出与输入之间呈线性关系。这是其重要特性。

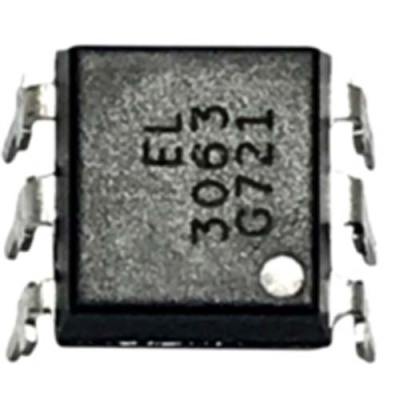

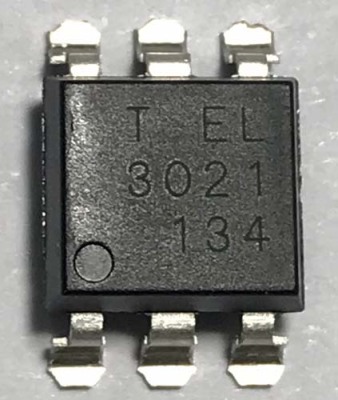

　　关于沟通负载，能够选用光电可控硅驱动器进行阻隔驱动规划，例如TLP541G，4N39。光电可控硅驱动器，特是耐压高，驱动电流不大，当沟通负载电流较小时，能够直接用它来驱动。当负载电流较大时，能够外接功率双向可控硅。其间，R1为限流电阻，用于约束光电可控硅的电流；R2为耦合电阻，其上的分压用于触发功率双向可控硅。当需求对输出功率进行操控时，能够选用光电双向可控硅驱动器，例如MOC3010。
