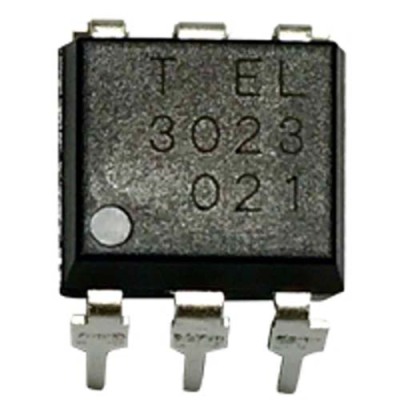

宿迁可控硅光耦生产厂家

　　宿迁可控硅光耦生产厂家

　　正向压降VF:二管通过的正向电流为规定值时，正负之间所产生的电压降。正向电流IF:在被测管两端加一定的正向电压时二管中流过的电流。反向电流IR:在被测管两端加规定反向工作电压VR时，二管中流过的电流。反向击穿电压VBR::被测管通过的反向电流IR为规定值时，在两间所产生的电压降。结电容CJ:在规定偏压下，被测管两端的电容值。反向击穿电压V(BR)CEO:发光二管开路，集电电流IC为规定值，集电与发射集间的电压降。

　　假设确定Vcc=5V，输入在0-4V之间，输出等于输入，采用LMV321运放芯片以及上面电路，下面给出参数确定的过程。确定IFmax:HCNR200/201的手册上推荐器件工作的25mA左右；确定R3:R3=5V/25mA=200；确定R2:R2=R1=32K。线性光耦在电流采样中的应用在现代电气测量和控制中，常常需要用低压器件去测量。控制高电压。强电流等模拟量，如果模拟量与数字量之间没有电气隔离，那么，高电压。强电流很容易串入低压器件，并将其烧毁。线性光耦HCNR200可以较好地实现模拟量与数字量之间的隔离，隔离电压峰值达8000V;输出跟随输入变化，线性度达0.01％。

　　由于光电耦合器的输入阻抗与一般干扰源的阻抗相比较小，因此分压在光电耦合器的输入端的干扰电压较小，它所能提供的电流并不大，不易使半导体二极管发光；由于光电耦合器的外壳是密封的，它不受外部光的影响；光电耦合器的隔离电阻很大（约1012Ω）、隔离电容很小（约几个pF）所以能阻止电路性耦合产生的电磁干扰。

　　光隔离是一种很常用的信号隔离形式。常用光耦器件及其外围电路组成。由于光耦电路简单，在数字隔离电路或数输电路中常常用到，如UART协议的20mA电流环。对于模拟信号，光耦因为输入输出的线形较差，并且随温度变化较大，限制了其在模拟信号隔离的应用。对于高频交流模拟信号，变压器隔离是常见的选择，但对于支流信号却不适用。一些厂家提供隔离放大器作为模拟信号隔离的解决方案，如ADI的AD202，能够提供从直流到几K的频率内提供0.025%的线性度，但这种隔离器件内部行电压-频率转换，对产生的交流信号进行变压器隔离，然后进行频率-电压转换得到隔离效果。集成的隔离放大器内部电路复杂，体积大，成本高，不适合大规模应用。
