　　下面通过示例明说通信的整个过程是如何工作的。 数据:假设发送的数据为0xA5，二进制表示:10100101。 编码:就是用一种符号表示码元0，另一种符号表示码元1，然后用两种符号分别代表码元0和码元1。现做如下规定，如图1.2所示。 码元0用560us的高电平和560us的低电平代替；码元1用560us的高电平和1680us的低电平代替，因此数据0xA5的编码结果如图1.3所示.调制:就是把编码数据放到一定频率的载波上面，即使用数据调制载波，形成一串脉冲信号。具体的定义在视频中由详细的解释。下面通过图1.4详细的说明调制的过程。 由图可以观察出，当有高电平的时候，形成载波信号，当为低电平的时候，无载波信号，通过高低电平的变化，产生一串脉冲信号，大家可以通过示波器观察自己产生的脉冲信号是否正确。 发送电路:主要是对脉冲信号的放大，和红外管对脉冲信号的发送，电路的设计有许多种，这里只简单列举一种，如图1.5所示.

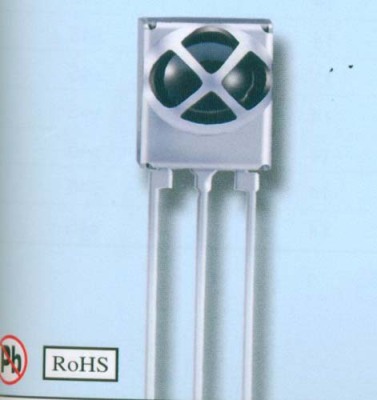

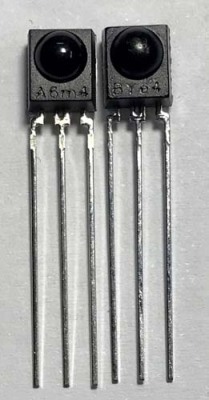

　　一体化红外接收头 红外信号收发系统的典型电路如图１所示，红外接收电路通常被厂家集成在一个元件中，成为一体化红外接收头。内部电路包括红外监测二管，放大器，限副器，带通滤波器，积分电路，比较器等。红外监测二管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。交流信号进入带通滤波器，带通滤波器可以通过30khz到60khz的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。注意输出的高低电平和发射端是反相的，这样的目的是为了提高接收的灵敏度。一体化红外接收头，如图4a、4b所示:

　　红外接收头就有红外光电二极管。这时，通过扩展等一系列工程，最终将信号调整为电流信号，转换为必要的遥控代码，输出相应的功能。接收头容易受到外部信号的干扰，特别是红外线，因此在接收头的供电两端加上过滤电容器，即VCC和GND之间连接电解电容器和瓷器电容器，容量大小是制造商提供的数据。

　　·发码顺序为先发低位再发高位 ·单键码 :头码 + 16位系统码 + 8位数据码 + 8位数据码反码 ·连续键码（发简码）:9ms高电平 + 2.25ms低电平 + 结束位 ·简码重复周期:108ms 引导码 + 系统码（16位）+ 数据码（8位）+ 数据码反码（8位）+ 结束码 引导码 + 系统码（16位）+ 数据码（8位）+ 数据码反码（8位）+ 结束码 9ms高电平 + 2.25ms低电平 + 结束位
