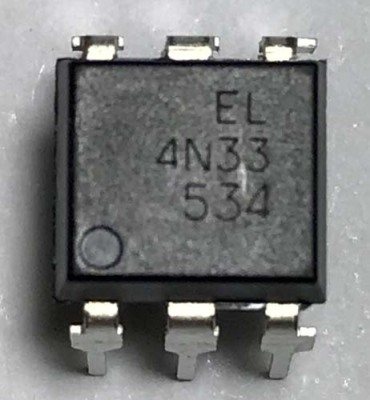

　　光电耦合器是以光为前言传输电信号的一种电一光一电转化器材。它由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内，彼此间用通明缘体阻隔。发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二管，受光器为光敏二管、光敏三管等等。耦合器以光为前言传输电信号。它对输入、输出电信号有杰出的阻隔效果，所以，它在各种电路中得到广泛的运用。现在它已成为种类多、用处广的光电器材之一。光耦合器一般由三部分组成:光的发射、光的接纳及信号扩大。输入的电信号驱动发光二管（LED），使之宣布必定波长的光，被光探测器接纳而发生光电流，再经过进一步扩大后输出。这就完成了电—光—电的转化，然后起到输入、输出、阻隔的效果。因为光耦合器输入输出间彼此阻隔，电信号传输具有单向性等特，因此具有杰出的电缘才能和抗搅扰才能。又因为光耦合器的输入端归于电流型作业的低阻元件，因此具有很强的共模按捺才能。所以，它在长线传输信息中作为终端阻隔元件能够大大进步信噪比。在计算机数字通讯及实时操控中作为信号阻隔的接口器材，能够大大添加计算机作业的性。

　　开关电源中常用的光耦是线性光耦。如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

　　输出饱和压降VCE(sat):发光二管工作电流IF和集电电流IC为规定值时，并保持IC/IF≤CTRmin时（CTRmin在被测管技术条件中规定）集电与发射之间的电压降。反向截止电流ICEO:发光二管开路，集电至发射间的电压为规定值时，流过集电的电流为反向截止电流。电流传输比CTR:输出管的工作电压为规定值时，输出电流和发光二管正向电流之比为电流传输比CTR。脉冲上升时间tr、下降时间tf:光耦合器在规定工作条件下，发光二管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输出脉冲前沿幅度的10%到90%，所需时间为脉冲上升时间tr。从输出脉冲后沿幅度的90%到10%，所需时间为脉冲下降时间tf。

　　光隔离是一种很常用的信号隔离形式。常用光耦器件及其外围电路组成。由于光耦电路简单，在数字隔离电路或数输电路中常常用到，如UART协议的20mA电流环。对于模拟信号，光耦因为输入输出的线形较差，并且随温度变化较大，限制了其在模拟信号隔离的应用。对于高频交流模拟信号，变压器隔离是常见的选择，但对于支流信号却不适用。一些厂家提供隔离放大器作为模拟信号隔离的解决方案，如ADI的AD202，能够提供从直流到几K的频率内提供0.025%的线性度，但这种隔离器件内部行电压-频率转换，对产生的交流信号进行变压器隔离，然后进行频率-电压转换得到隔离效果。集成的隔离放大器内部电路复杂，体积大，成本高，不适合大规模应用。
