　　通过R3两端的电流为IF，根据欧姆定律得:其中,为光耦2脚的电压，考虑到LED导通时的电压（）基本不变，这里的作为常数对待。根据光耦的特性，即K1=IP1/IF(4)将和的表达式代入上式，可得:上式经变形可得到:将的表达式代入（3）式可得:考虑到G大，则可以做以下近似:这样，输出与输入电压的关系如下:可见，在上述电路中，输出和输入成正比，并且比例系数只由K3和R1、R2确定。一般选R1=R2，达到只隔离不放大的目的。

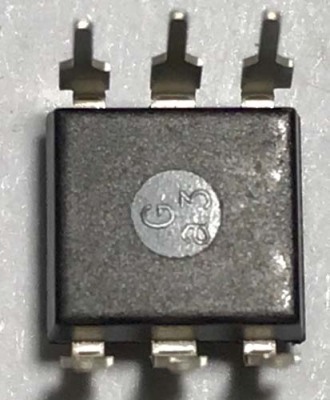

　　该引脚6用于控制光电晶体管的灵敏度。该引脚通常用于使用高阻值电阻与地连接或负连接。在这种配置中，可以有效地控制由于噪声或电气瞬变引起的误触发。此外，在使用基于光电晶体管的光耦合器之前，知道晶体管的大额定值。是少数广泛使用的基于光电晶体管的光耦合器。光达林顿晶体管光耦合器在上图中，有两种类型的符号，显示了基于光达林顿晶体管的光耦合器的内部结构。是两个晶体管对，其中一个晶体管控制另一个晶体管基。在这种配置中，达林顿晶体管提供高增益能力。像往常一样，LED发出红外LED并控制对晶体管的基。

　　由于光电耦合器的输入阻抗与一般干扰源的阻抗相比较小，因此分压在光电耦合器的输入端的干扰电压较小，它所能提供的电流并不大，不易使半导体二极管发光；由于光电耦合器的外壳是密封的，它不受外部光的影响；光电耦合器的隔离电阻很大（约1012Ω）、隔离电容很小（约几个pF）所以能阻止电路性耦合产生的电磁干扰。

　　光耦分为两种:一种是非线性光耦，一种是线性光耦。非线性光耦的电流传输特性曲线是非线性的。这种光耦适用于开关信号的传输，不适用于模拟信号。常用的4N系列光耦属于非线性光耦。线性光耦的电流传输特性曲线接近于一条直线，在信号较小时性能较好，可以用线性特性进行隔离和控制。常用的线性光耦是PC817a-c系列。电源中常用的光耦是线性光耦。如果使用非线性光耦合器，则振荡波形可能恶化，甚至可能出现寄生振荡，使得几千Hz的振荡频率被几十到几百Hz的低频振荡调制。因此，彩电、彩显示器、VCD、DCD等出现了。会在图像上受到干扰。同时，动力带的负载能力降低。如果光耦在彩电、显示器等电源维修中损坏，更换线性光耦。常用的四引脚线性光耦是PC817A-C.常用的六脚线性光耦如PC111TLP521包括LP632TLP532PC614PC714PS2031等。常用的4N254N264N354N36不适合开关电源，因为这四个光耦都是非线性光耦。
