　　f1对f0进行调制，所以IC2的脚的波形是断续的载波，该载波经红外发光二管发送到空间。电路中的关键点A、B、B波形如2所示，其中B是未调制的波形。在5中，选用了555电路作载波振荡器，其目的是说明电路的调制工作原理，即利用大家熟悉的555产生38kHz方波信号，再利用555的复位端脚作调制端，即当脚为高电平时，555是常规的方波振荡器；当脚为低电平时，555的脚处于低电平。脚的调制信号是由ICl的与非门的低频振荡器而获得。 在实际应用中，遥控发射器是3V电池供电，为此只需把555电路ICl剩余的两个与非门组成的38kHz取而代之所示。注意:这里未引用CMOS 4-2输入的“与非”门CD4011作5电路中的编码器和载波发生器，是因为CD4011作振荡产生方波信号时，属于模拟信号的应用。为了电路起振，其工作电压需4.5V以上，而74HC00的CMOS集成电路的工作电压为2V，所以使用3V电源，可以的工作。

　　调制:就是用待传送信号去控制某个高频信号的幅度、相位、频率等参量变化的过程，即用一个信号去装载另一个信号。比如我们的红外遥控信号要发送的时候，先经过38K调制。 原始信号就是我们要发送的一个数据“0”位或者一位数据“1”位，而所谓38K载波就是频率为38K的方波信号，调制后信号就是我们发射出去的波形。我们使用原始信号来控制38K载波，当信号是数据“0”的时候，38K载波毫无保留的发送出去，当信号是数据“1”的时候，不发送载波信号。

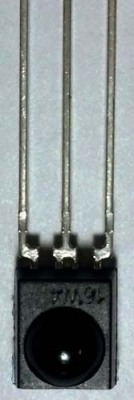

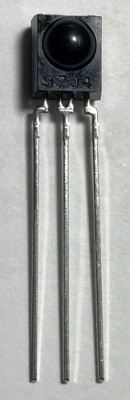

　　一体化红外接收头 红外信号收发系统的典型电路如图１所示，红外接收电路通常被厂家集成在一个元件中，成为一体化红外接收头。内部电路包括红外监测二管，放大器，限副器，带通滤波器，积分电路，比较器等。红外监测二管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。交流信号进入带通滤波器，带通滤波器可以通过30khz到60khz的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。注意输出的高低电平和发射端是反相的，这样的目的是为了提高接收的灵敏度。一体化红外接收头，如图4a、4b所示:

　　红外线发射管采用的半导体材料通常是砷化镓（GaAs）、砷铝化镓（GaAlAs）等，以全透明或浅蓝色、黑色树脂封装。目前红外线发射管的应用主要是各类光电检测器的信号源，具体用在遥控、警报和无线通信等方面，如我们在电视遥控器这一类发射设备前端看到的暗红色半透明圆球器件就是LED红外发射管。
