　　红外持续按键时 单次按键的结果16-9和我们之前的图16-8是一样的，这个不需要再解释。而持续按键，首先会发出一个和单次按键一样的波形出来，经过大概40ms后，会产生一个9ms载波加2.25ms空闲，再跟一个停止位的波形，而后只要你还在按住按键，每经过大概96ms就会产生9ms载波加2.25ms空闲加停止位这样的重复波形。我们人为按下按键的时候，很难控制按下的时间，因此后边的很容易出现这种延续波形，我们加上超时判断也可以有效的避免进入延续波形的死循环中去。

　　红外遥控器按键编码 先是9ms载波加4.5ms空闲的起始码，数据码是低位在前，高位在后，数据码个字节是8组560us的载波加560us的空闲，也就是0x00，第二个字节是8组560us的载波加1.68ms的空闲，可以看出来是0xFF，这两个字节就是用户码和用户码的反码。按键的键码二进制是0x0B，反码就是0xF3，跟了一个560us载波停止位。对于我们的遥控器来说，不同的按键，就是键码和键码反码的区分，用户码是一样的。这样我们就可以通过单片机的程序，把当前的按键的键码给解出来。

　　上述所述的工作方式，称为频分制的编码方式。这种频分制工作方式，其优点是可实现多路控制，但缺点是电路复杂，对于路数不多的控制电路，因电路工作原理简单，对一般电子技术人员仍然是有用的5遥控接收解调电路为红外接收解调控制电路，中IC2是LM567。LM567是一种锁相环集成电路，采用8脚双列直插塑封装，工作电压为+4.75+9V，工作频率从直流到500kHz，静态电流约8mA。脚为输出端，静态时为高电平，是由内部的集电开路的三管构成，允许大灌电流为100mA。鉴于LM567的内部电路较复杂，这里仅介绍该电路的基本功能。LM567的、脚外接的电阻(R3+RP)和电容C4，决定了内部压控振荡器的中心频率脚接的电容C3、C4到地，形成滤波网络，其中脚的电容C2，决定锁相环路的捕捉带宽，电容值越大，环路带宽越窄。

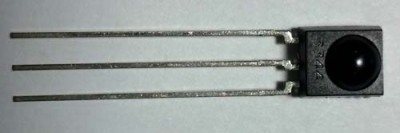

　　LED红外线接收头的种类也有很多，一般会有三个引脚，包括供电脚，接地和信号输出脚。通常生产厂家会将红外接收头和电路集成在一个组件中成为一个一体化的器件，其内部电路包括LED红外线接收头，放大器，限幅器，带通滤波器，积分电路和比较器等。
