　　红外遥控器按键编码 先是9ms载波加4.5ms空闲的起始码，数据码是低位在前，高位在后，数据码个字节是8组560us的载波加560us的空闲，也就是0x00，第二个字节是8组560us的载波加1.68ms的空闲，可以看出来是0xFF，这两个字节就是用户码和用户码的反码。按键的键码二进制是0x0B，反码就是0xF3，跟了一个560us载波停止位。对于我们的遥控器来说，不同的按键，就是键码和键码反码的区分，用户码是一样的。这样我们就可以通过单片机的程序，把当前的按键的键码给解出来。

　　引导码:9ms的高电平，4.5ms的低电平，用于判断数据帧的开始； 地址码:注意小端在前，如例子中发送的数据是0x59； 地址反码:地址码取反获得，如0x59的反码是0xA6，用于判断数据的正确 命令码:0x16 命令反码:0xe9 如果一直按着某个键值，发送的则是以110ms为周期的重复码，重复码由9ms的高电平，和4.5ms的低电平，以及一个560us的高电平组成，具体如下图Div:时钟分频系数: 1/2/4/8 Mode1:通道1的输出模式 'P'设为高电平输出，'N'低电平 ，0=禁用 Mode2:通道2的输出模式 'P'设为高电平输出，'N'低电平 ，0=禁用 出口参数:1表示设置成功，0表示参数错误，设置失败。 说    明: 在调用PWM相关函数之前，需要调用该函数设置TA的模式和时钟源。 范    例: TAPwmInit('A',1,'P','P')TA时钟设为ACLK,通道1和通道2均为高电平输出

　　上述所述的工作方式，称为频分制的编码方式。这种频分制工作方式，其优点是可实现多路控制，但缺点是电路复杂，对于路数不多的控制电路，因电路工作原理简单，对一般电子技术人员仍然是有用的5遥控接收解调电路为红外接收解调控制电路，中IC2是LM567。LM567是一种锁相环集成电路，采用8脚双列直插塑封装，工作电压为+4.75+9V，工作频率从直流到500kHz，静态电流约8mA。脚为输出端，静态时为高电平，是由内部的集电开路的三管构成，允许大灌电流为100mA。鉴于LM567的内部电路较复杂，这里仅介绍该电路的基本功能。LM567的、脚外接的电阻(R3+RP)和电容C4，决定了内部压控振荡器的中心频率脚接的电容C3、C4到地，形成滤波网络，其中脚的电容C2，决定锁相环路的捕捉带宽，电容值越大，环路带宽越窄。

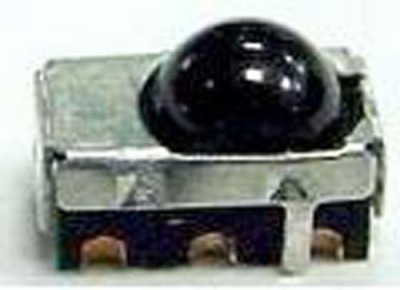

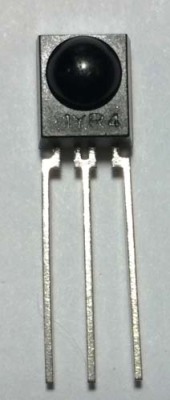

　　红外接收头，也就是红外线接收模组 （InfraRed Receiver Module，简称IRM），它是OPIC（OPtical IC）的一种，OPIC为光电元件与积体电路（IC）的组合元件。为IC化红外线受光元件，将光二极体与特殊指令集积体电路（ASIC）共同组合封装而成的产品，可简化及小型化应用商品之电路设计。
