　　f1对f0进行调制，所以IC2的脚的波形是断续的载波，该载波经红外发光二管发送到空间。电路中的关键点A、B、B波形如2所示，其中B是未调制的波形。在5中，选用了555电路作载波振荡器，其目的是说明电路的调制工作原理，即利用大家熟悉的555产生38kHz方波信号，再利用555的复位端脚作调制端，即当脚为高电平时，555是常规的方波振荡器；当脚为低电平时，555的脚处于低电平。脚的调制信号是由ICl的与非门的低频振荡器而获得。 在实际应用中，遥控发射器是3V电池供电，为此只需把555电路ICl剩余的两个与非门组成的38kHz取而代之所示。注意:这里未引用CMOS 4-2输入的“与非”门CD4011作5电路中的编码器和载波发生器，是因为CD4011作振荡产生方波信号时，属于模拟信号的应用。为了电路起振，其工作电压需4.5V以上，而74HC00的CMOS集成电路的工作电压为2V，所以使用3V电源，可以的工作。

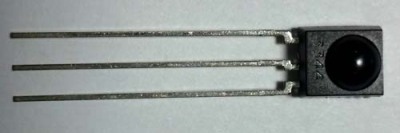

　　红外接收头的主要参数如下: 工作电压:4.85.3V 工作电流:1.72.7mA 接收频率:38kHz 峰值波长:980nm 静态输出:高电平 输出低电平:0.4V 输出高电平:接近工作电压3红外线遥控发射电路红外线遥控发射电路框如4所示。框4是目前红外遥控器发射电路的功能组成，其中的编码器即调制信号，按遥控器用途的编码方式可以很简单、也可以很复杂。例如用于电视机、VCD、DVD和组合音响的遥控发射的编码器，因其控制功能多达50种以上，此时的编码器均采用的红外线编码协议进行严格的编程，然而对控制功能少的红外遥控器，其编码器是简单而灵活。

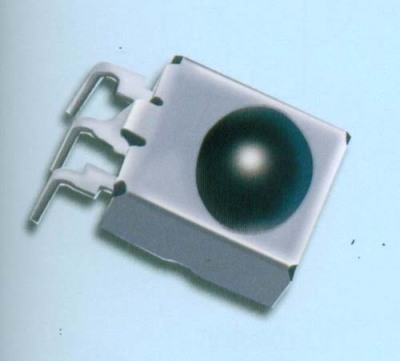

　　红外接收，红外接收头的主要参数。红外线接收头的主要参数包括工作电流/电压，接收距离，接收角度等。接收距离为铁壳和环氧树脂，抗干扰能力弱，产品设计时接收面无遮挡，接收距离相当好。

　　·发码顺序为先发低位再发高位 ·单键码 :头码 + 16位系统码 + 8位数据码 + 8位数据码反码 ·连续键码（发简码）:9ms高电平 + 2.25ms低电平 + 结束位 ·简码重复周期:108ms 引导码 + 系统码（16位）+ 数据码（8位）+ 数据码反码（8位）+ 结束码 引导码 + 系统码（16位）+ 数据码（8位）+ 数据码反码（8位）+ 结束码 9ms高电平 + 2.25ms低电平 + 结束位
