　　简单驱动电路输出驱动电路简单电路，选用元件时要注意三管的开关速度要快，还要考虑到 LED 的正向电流和反向漏电流，一般流过 LED 的大正向电流为 100mA，电流越大，其发射的波形强度越大。这个电路有一点缺陷，当电池电压下降时，流过 LED 的电流会降低，发射波形强度降低，遥控距离就会变小。 而射输出电路可以解决这个问题，两个二管把三级管基电压钳位在 1.2V 左右，因此三级管发射电压固定在 0.6V 左右，发射电流 IE 基本不变，根据 IE≈IC,所以流过 LED 的电流也基本不变，这样了当电池电压降低时还可以一定的遥控距离。

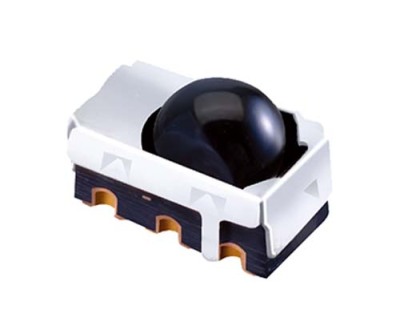

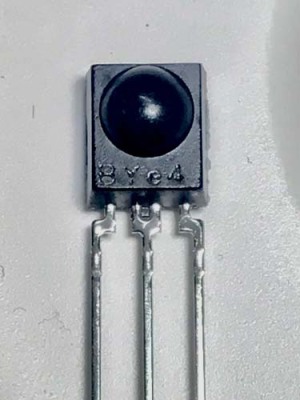

　　但也有与之不一样的排列方法，代换时应注意。 红外:在弄懂红外接纳头之前，我们先理解一下什么是“红外”。红外其实是红外线的简称，它是一种光谱（电磁波）里在0.75至 1000微米之间肉眼不可见的光线。 LED红外接收头就是一种用来接纳红外线的东西。红外接纳头，简称接纳头，还能够叫红外接纳器，红外接纳管，红外接纳模块，遥控接纳头，也能够红外后加个“线”字，如红外线接纳头。红外接纳头英文名字叫 Infrared Receiver Module，简称 IRM。

　　家用电器中的红外遥控装置就是LED红外线发射管和接收头的一个典型日常应用，它的优点是抗干扰性好，电路简单易实现，功耗小成本低等，现在几乎所有的家电遥控装置都是用的这种装置。

　　下面通过示例明说通信的整个过程是如何工作的。 数据:假设发送的数据为0xA5，二进制表示:10100101。 编码:就是用一种符号表示码元0，另一种符号表示码元1，然后用两种符号分别代表码元0和码元1。现做如下规定，如图1.2所示。 码元0用560us的高电平和560us的低电平代替；码元1用560us的高电平和1680us的低电平代替，因此数据0xA5的编码结果如图1.3所示.调制:就是把编码数据放到一定频率的载波上面，即使用数据调制载波，形成一串脉冲信号。具体的定义在视频中由详细的解释。下面通过图1.4详细的说明调制的过程。 由图可以观察出，当有高电平的时候，形成载波信号，当为低电平的时候，无载波信号，通过高低电平的变化，产生一串脉冲信号，大家可以通过示波器观察自己产生的脉冲信号是否正确。 发送电路:主要是对脉冲信号的放大，和红外管对脉冲信号的发送，电路的设计有许多种，这里只简单列举一种，如图1.5所示.
