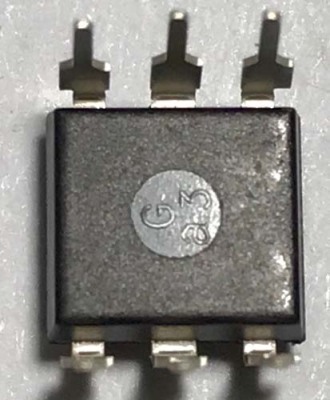

　　假设确定Vcc=5V，输入在0-4V之间，输出等于输入，采用LMV321运放芯片以及上面电路，下面给出参数确定的过程。确定IFmax:HCNR200/201的手册上推荐器件工作的25mA左右；确定R3:R3=5V/25mA=200；确定R2:R2=R1=32K。线性光耦在电流采样中的应用在现代电气测量和控制中，常常需要用低压器件去测量。控制高电压。强电流等模拟量，如果模拟量与数字量之间没有电气隔离，那么，高电压。强电流很容易串入低压器件，并将其烧毁。线性光耦HCNR200可以较好地实现模拟量与数字量之间的隔离，隔离电压峰值达8000V;输出跟随输入变化，线性度达0.01％。

　　在原理图中，使用了基于低成本光电晶体管的光电耦合器PC817。红外线LED将由S1开关控制。当开关打开时，9V电池电源将通过限流电阻10k为LED提供电流。强度由R1电阻控制。如果我们改变值并降低电阻，LED的强度会很高，使晶体管增益很高。另一方面，晶体管是由内部红外LED控制的光电晶体管，当LED发出红外光时，光电晶体管将接触，VOUT将为0，关闭连接在其上的负载。根据数据表，晶体管的集电电流为50mA，R2提供VOUT5v，R2是一个上拉电阻。

　　输出饱和压降VCE(sat):发光二管工作电流IF和集电电流IC为规定值时，并保持IC/IF≤CTRmin时（CTRmin在被测管技术条件中规定）集电与发射之间的电压降。反向截止电流ICEO:发光二管开路，集电至发射间的电压为规定值时，流过集电的电流为反向截止电流。电流传输比CTR:输出管的工作电压为规定值时，输出电流和发光二管正向电流之比为电流传输比CTR。脉冲上升时间tr、下降时间tf:光耦合器在规定工作条件下，发光二管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输出脉冲前沿幅度的10%到90%，所需时间为脉冲上升时间tr。从输出脉冲后沿幅度的90%到10%，所需时间为脉冲下降时间tf。

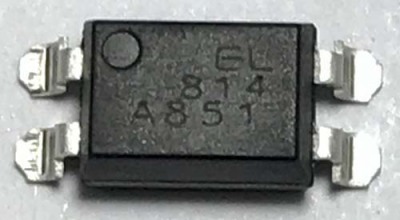

　　用数字万用表的PN结测量端，红表笔“电池+极”接光耦的“1”端，黑表笔“电池-极”接光耦的“2”端（即使光耦的发光二极管正向导通），用另一电表测量“3”“4”端电阻，断开或接通输入端（发光二极管端），输出端电阻应有大幅度变化，说明改光耦是好的。
