　　NEC协议数据格式 这个NEC协议，表示数据的方式不像我们之前学过的比如uart那样直观，而是每一位数据本身也需要进行编码，编码后再进行载波调制。 引导码:9ms的载波+4.5ms的空闲。 比特值“0”:560us的载波+560us的空闲。 比特值“1”:560us的载波+1.68ms的空闲。 我们就能看明白了，前面黑乎乎的一段，是引导码的9ms载波，紧接着是引导码的4.5ms的空闲，而后边的数据码，是众多载波和空闲交叉，它们的长短就由其要传递的具体数据来决定。我们的HS0038B这个红外一体化接收头，当收到有载波的信号的时候，会输出一个低电平，空闲的时候会输出高电平，我们用逻辑分析仪抓出来一个红外按键通过HS0038解码后的图形来了解一下，如图16-8所示。

　　红外发射和接收示意图，由信号发射和信号接收两部分组成，发射者将相应的数字信号，即我们的遥控代码加载到载波上，遥控代码一般采用二进制脉冲，各公司有自己的遥控代码和不同的传输协议方式。

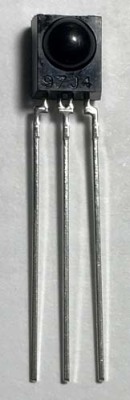

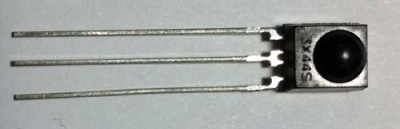

　　生产过程:整体的生产工艺流程分为 4 个环节，分别是固晶、邦定、封装（压模）、后处理（后工序）。各工序都有不同的功能，都是必不可少的。 固晶工序又叫 DIE BOND，就是将芯片（IC、PD）固定到支架上面。本工序所使用的材料有 IC、PD、支架、银胶。支架是接收头的引脚部分，将 IC 功能脚外接，固定芯片等作用。银胶的组成主要是银粉和环氧树脂以及其他的原料，主要作用是导电和固定。焊线工序又叫 WIRE BOND，是将 IC 和 PD 各功能点用金线连起来，本工序涉及到的材料主要是金线。本工序的好坏直接关系到产品的成品质量，以及产品的稳定性。 封装工序是固定外形的，一种是灌胶鼻梁型，二是模压球形，三是灌胶球形。三种模式   各有利弊，主要以灌胶鼻梁进行生产。该工序是产品成形关键，一经封装，就不容许再进行   返工，所以在封装之前应对固焊工序进行严格的检验。主要用到的材料有液态环氧树脂、固   态环氧树脂、04 素、08 素等。颜料 04 的滤光范围是 830-1050,08 素的滤光范围是750-1150，范围越宽，接收头的接收灵敏度越好，但抗干扰越差，滤光范围越窄，抗干扰越好，但接收效果会稍差，为了满足不同客户的需求，对该两种素进行不同比例的搭配，以满足客户要求。

　　红外编解码解析 现有的红外遥控包括两种方式:PWM（脉冲宽度调制）和PPM（脉冲位置调制）。 两种形式编码的代表分别为NEC 和PHILIPS 的RC-5、RC-6 以及将来的RC-7。 PWM（脉冲宽度调制）:以发射红外载波的占空比代表“0”和“1”。为了节省能量，一般情况下，发射红外载波的时间固定，通过改变不发射载波的时间来改变占空比。例如常用的电视遥控器，使用NEC upd6121，其“0”为载波发射0.56ms,不发射0.56ms；其“1”为载波发射0.56ms,不发射1.68ms；此外，为了解码的方便，还有引导码，upd6121 的引导码为载波发射9ms，不发射4.5ms。upd6121 总共的编码长度为108ms。
