　　红外接收头的主要参数如下: 工作电压:4.85.3V 工作电流:1.72.7mA 接收频率:38kHz 峰值波长:980nm 静态输出:高电平 输出低电平:0.4V 输出高电平:接近工作电压3红外线遥控发射电路红外线遥控发射电路框如4所示。框4是目前红外遥控器发射电路的功能组成，其中的编码器即调制信号，按遥控器用途的编码方式可以很简单、也可以很复杂。例如用于电视机、VCD、DVD和组合音响的遥控发射的编码器，因其控制功能多达50种以上，此时的编码器均采用的红外线编码协议进行严格的编程，然而对控制功能少的红外遥控器，其编码器是简单而灵活。

　　红外发射和接收示意图，由信号发射和信号接收两部分组成，发射者将相应的数字信号，即我们的遥控代码加载到载波上，遥控代码一般采用二进制脉冲，各公司有自己的遥控代码和不同的传输协议方式。

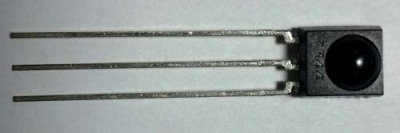

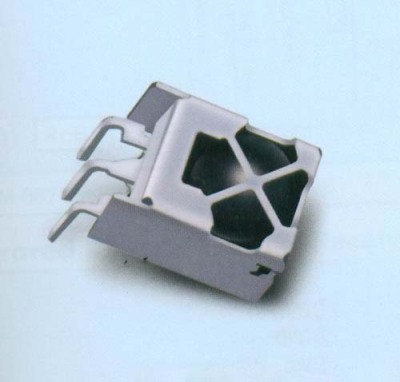

　　那么，如何简单而有效地区分接收头的脚位呢？本文告诉大家一个行之有效的方法:仅凭一块数字万用表，再加几分钟的时间，就可以地判别一体化红外接收头的脚位。而且，结果百分之百的正确！大家知道，一体化接收头有三只引出脚，分别是:Vcc端，接+5V；GND端，接地；DATE端，数据输出。在封装形式上，体积有大有小。一些有金属屏蔽罩，如:TL9408型；一些没有金属屏蔽罩，如:HS0038型。用数字表判别晶体三管的CBE，相信大家已很清楚。即，将数字表拨到晶体管档，先假设晶体三管的某一脚为基B，然后固定一只表笔在这个假设的基上，另一只表笔分别去碰触余下的两个电。如果两次测得的结果相近，则假设成立。且根据测量基时表笔的正负，可知被测管是p管或N管。同理，在用数字表判别红外接收头的三只引出脚时，首先，将数字表拨到欧姆档相应档位（注:笔者用的是200K档位），我们亦先假设其中一只脚为接GND端（即:接地端、亦叫公共端）。只不过，我们不用把表笔固定在这个假设的公共端上，而是直接用表笔去测量另外两只引出脚，即Vcc端和DATE端。如果数字表上没有数字显示，或者，显示的数字要么不稳定，要么渐变以至消失，则假设不成立。需重新假设另一个脚位为公共端，然后，再用数字表去测量另外两只引出脚，即Vcc端和DATE端。记住:当数字表上有测量结果显示，而且数字稳定不变时，先不要理会数字表上的值是多少，即刻调换表笔，重新测量一次。如果这一次测量的结果，同刚刚测量的结果相近时，那么，恭喜，假设成立！

　　发射控制和接收检测都是接到我们单片机的IO口上。 发射部分:当发射控制输出高电平时，三管Q1不导通，红外发射管L1不会发射红外信号；当发射控制输出低电平的时候，通过三管Q1导通让L1发出红外光。 接收部分:R4是一个电位器，也就是“传说”中的滑动变阻器。我们通过调整这个滑动变阻器给LM393的2脚一个阈值电压，这个电压值大小可以根据实际情况来确定。而红外光敏二管L2收到红外光的时候，会产生电流，并且随着红外光的从弱变强，电流会从小变大。当没有红外光或者说红外光很弱的时候，3脚的电压就会接近VCC，如果3脚比2脚的电压高的话，通过LM393比较器后，接收检测引脚输出一个高电平。当随着光强变大，电流变大，3脚的电压值等于VCC-I*R3，电压就会越来越小，当小到一定程度，比2脚的电压还小的时候，接收检测引脚就会变为低电平。
