　　f1对f0进行调制，所以IC2的脚的波形是断续的载波，该载波经红外发光二管发送到空间。电路中的关键点A、B、B波形如2所示，其中B是未调制的波形。在5中，选用了555电路作载波振荡器，其目的是说明电路的调制工作原理，即利用大家熟悉的555产生38kHz方波信号，再利用555的复位端脚作调制端，即当脚为高电平时，555是常规的方波振荡器；当脚为低电平时，555的脚处于低电平。脚的调制信号是由ICl的与非门的低频振荡器而获得。 在实际应用中，遥控发射器是3V电池供电，为此只需把555电路ICl剩余的两个与非门组成的38kHz取而代之所示。注意:这里未引用CMOS 4-2输入的“与非”门CD4011作5电路中的编码器和载波发生器，是因为CD4011作振荡产生方波信号时，属于模拟信号的应用。为了电路起振，其工作电压需4.5V以上，而74HC00的CMOS集成电路的工作电压为2V，所以使用3V电源，可以的工作。

　　NEC协议数据格式 这个NEC协议，表示数据的方式不像我们之前学过的比如uart那样直观，而是每一位数据本身也需要进行编码，编码后再进行载波调制。 引导码:9ms的载波+4.5ms的空闲。 比特值“0”:560us的载波+560us的空闲。 比特值“1”:560us的载波+1.68ms的空闲。 我们就能看明白了，前面黑乎乎的一段，是引导码的9ms载波，紧接着是引导码的4.5ms的空闲，而后边的数据码，是众多载波和空闲交叉，它们的长短就由其要传递的具体数据来决定。我们的HS0038B这个红外一体化接收头，当收到有载波的信号的时候，会输出一个低电平，空闲的时候会输出高电平，我们用逻辑分析仪抓出来一个红外按键通过HS0038解码后的图形来了解一下，如图16-8所示。

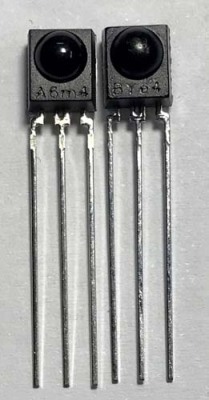

　　那么，如何简单而有效地区分接收头的脚位呢？本文告诉大家一个行之有效的方法:仅凭一块数字万用表，再加几分钟的时间，就可以地判别一体化红外接收头的脚位。而且，结果百分之百的正确！大家知道，一体化接收头有三只引出脚，分别是:Vcc端，接+5V；GND端，接地；DATE端，数据输出。在封装形式上，体积有大有小。一些有金属屏蔽罩，如:TL9408型；一些没有金属屏蔽罩，如:HS0038型。用数字表判别晶体三管的CBE，相信大家已很清楚。即，将数字表拨到晶体管档，先假设晶体三管的某一脚为基B，然后固定一只表笔在这个假设的基上，另一只表笔分别去碰触余下的两个电。如果两次测得的结果相近，则假设成立。且根据测量基时表笔的正负，可知被测管是p管或N管。同理，在用数字表判别红外接收头的三只引出脚时，首先，将数字表拨到欧姆档相应档位（注:笔者用的是200K档位），我们亦先假设其中一只脚为接GND端（即:接地端、亦叫公共端）。只不过，我们不用把表笔固定在这个假设的公共端上，而是直接用表笔去测量另外两只引出脚，即Vcc端和DATE端。如果数字表上没有数字显示，或者，显示的数字要么不稳定，要么渐变以至消失，则假设不成立。需重新假设另一个脚位为公共端，然后，再用数字表去测量另外两只引出脚，即Vcc端和DATE端。记住:当数字表上有测量结果显示，而且数字稳定不变时，先不要理会数字表上的值是多少，即刻调换表笔，重新测量一次。如果这一次测量的结果，同刚刚测量的结果相近时，那么，恭喜，假设成立！

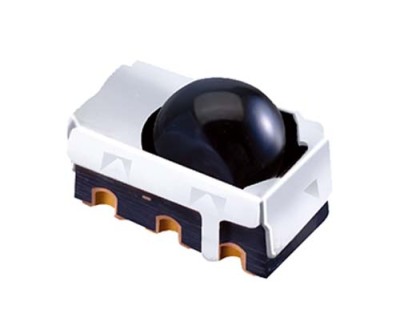

　　红外接收头，也就是红外线接收模组 （InfraRed Receiver Module，简称IRM），它是OPIC（OPtical IC）的一种，OPIC为光电元件与积体电路（IC）的组合元件。为IC化红外线受光元件，将光二极体与特殊指令集积体电路（ASIC）共同组合封装而成的产品，可简化及小型化应用商品之电路设计。
