　　f1对f0进行调制，所以IC2的脚的波形是断续的载波，该载波经红外发光二管发送到空间。电路中的关键点A、B、B波形如2所示，其中B是未调制的波形。在5中，选用了555电路作载波振荡器，其目的是说明电路的调制工作原理，即利用大家熟悉的555产生38kHz方波信号，再利用555的复位端脚作调制端，即当脚为高电平时，555是常规的方波振荡器；当脚为低电平时，555的脚处于低电平。脚的调制信号是由ICl的与非门的低频振荡器而获得。 在实际应用中，遥控发射器是3V电池供电，为此只需把555电路ICl剩余的两个与非门组成的38kHz取而代之所示。注意:这里未引用CMOS 4-2输入的“与非”门CD4011作5电路中的编码器和载波发生器，是因为CD4011作振荡产生方波信号时，属于模拟信号的应用。为了电路起振，其工作电压需4.5V以上，而74HC00的CMOS集成电路的工作电压为2V，所以使用3V电源，可以的工作。

　　标准（代表芯片SAA3010）:载波频率为38kHz ；没有简码，点按键时，控制码在1 和0 之间切换，若持续按键，则控制码不变。一个全码可等同于起始码、控制码、系统码、数据码的时间总和，数据0 用“低电平0. 889ms ＋高电平0. 889ms”表示；数据１ 用“ 高电平0. 889ms ＋ 低电平0.889ms”表示，如图3 所示。 位传送方式是采用双相位，位1 和位0 的相位正好相反。在解码时可以用定时采样的方式进行解码，一个位采样二次，分别在位波形的四分之一和四分之三处进行采样，如位1 用这种方法采样的值就是0 和1。当然也可以只采样一次，例如在波形的四分之一处进行采样，然后定时一个波形的周期再采样，这样位1 采样的值就是0。

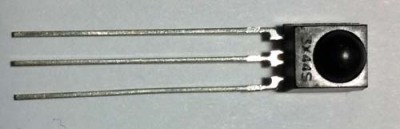

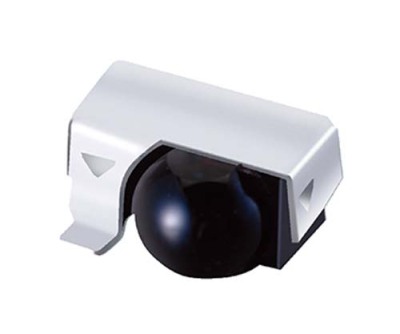

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

　　仅仅是从free获得一个内存把数据打包然后放入TX链表。发送服务检查 TX链表是否有数据要发送，然后启动真实的数据发送。 首先发送引导码:9ms的载波发送和4.5ms关断。 设置timer时间=13us,每次IO口取反，计数2*9*38，然后关闭IO，定时4.5ms。 按Bit发送，先发送低Bit。发送完一个bit后，右移一位，同时计数加1。 设置timer时间=13us,每次IO口取反，计数2*21，然后关闭IO。
